Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7437670001 |
Svislá upínka comfortline 6800C velikost 1 AMF |
43,80 EUR
53,00 EUR s DPH
|
|
|
E7437670002 |
Svislá upínka comfortline 6800C velikost 2 AMF |
75,60 EUR
91,48 EUR s DPH
|
|
|
E7437670003 |
Svislá upínka comfortline 6800C velikost 3 AMF |
103,30 EUR
124,99 EUR s DPH
|
Info

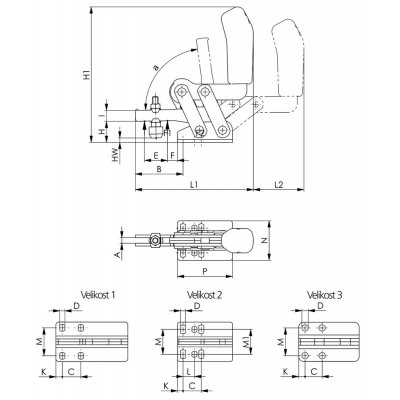

| WGNr. | W341 | |
| Velikost | 1 | |
| F1 | 0,6 | kN |
| F2 | 1,1 | kN |
| Přítlačný šroub | M5 x 30 | |
| Hmotnost | 396 | g |
| A | 5 | mm |
| B | 38,5 | mm |
| C | 16 | mm |
| D | 4,5 | mm |
| E | 17 | mm |
| F | 7 | mm |
| H | 18,5 | mm |
| H1 | 142 | mm |
| HW min. | -4,5 | mm |
| HW max. | 3,7 | mm |
| I | 10 | mm |
| K | 5,5 | mm |
| L1 | 108 | mm |
| L2 | 56 | mm |
| M | 24–25,5 | mm |
| N | 34 | mm |
| P | 62 | mm |
| alpha | 81 | ° |
| Strana katalogu FORMATplus 2023 | 3/175 |
Popis

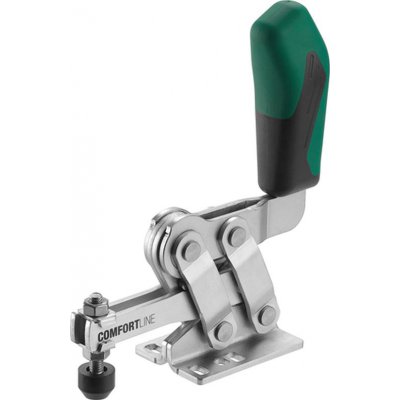

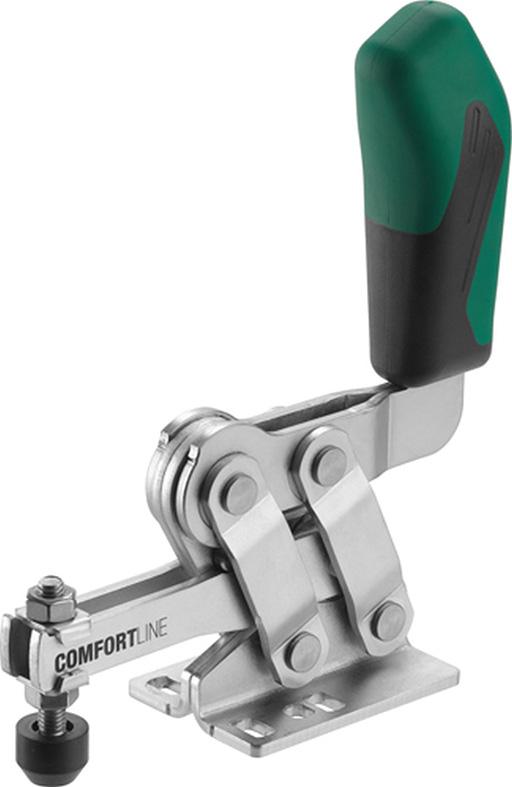

Boční upínka comfortlineProvedení: Ergonomicky optimalizovaná svislá upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou se zlepšenou ochranou svalů a kloubů díky přirozené poloze a pohybu zápěstí. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Obsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
