Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439350000 |
Svislá upínka 6800NI, velikost 0, nerez AMF (95000) |
864,00 Kč
1 045,44 Kč s DPH
|
|
|
E7439350010 |
Svislá upínka 6800NI velikost 1, nerez, AMF (95026) |
877,00 Kč
1 061,17 Kč s DPH
|
|
|
E7439350020 |
Svislá upínka 6800NI, velikost 2, nerez AMF (95042) |
1 091,00 Kč
1 320,11 Kč s DPH
|
|
|
E7439350030 |
Svislá upínka 6800NI, velikost 3, nerez AMF (95067) |
1 489,00 Kč
1 801,69 Kč s DPH
|
Info

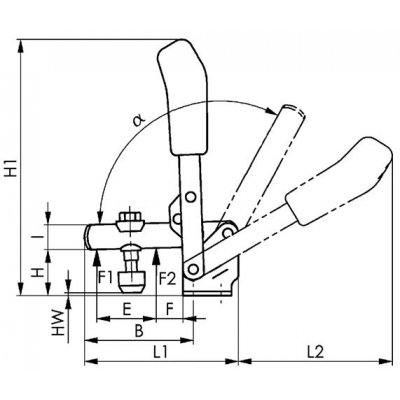

| WGNr. | W341 | |
| Velikost | 3 | |
| F1 | 1,2 | kN |
| F2 | 2,5 | kN |
| Přítlačný šroub | M8 x 45 | |
| Hmotnost | 410 | g |

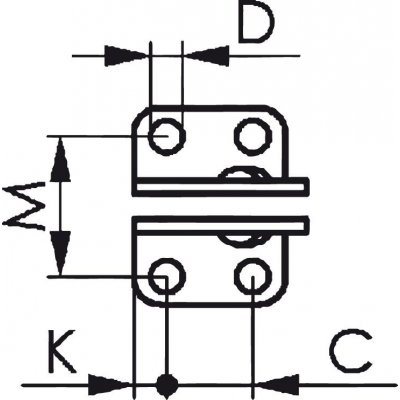

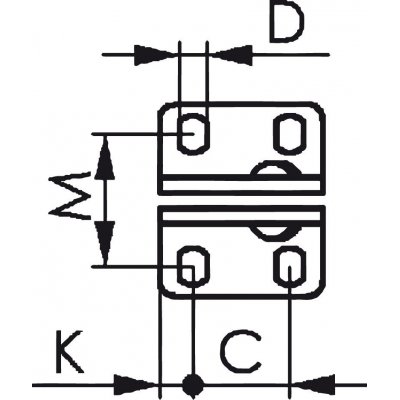

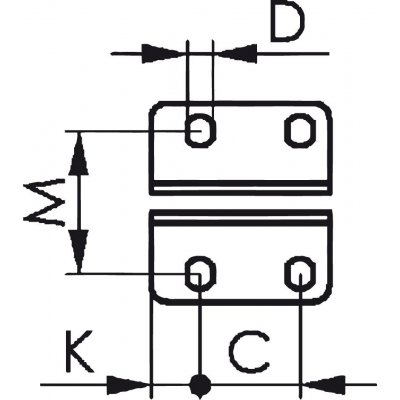

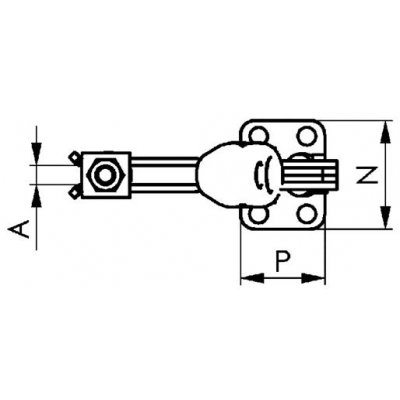

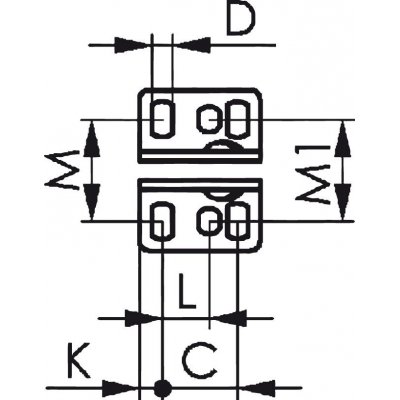

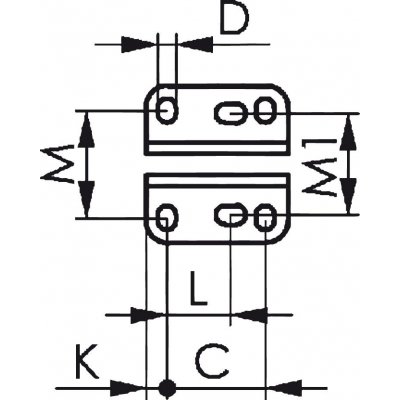

| A | 8 | |
| B | 79 | |
| C | 20 | |
| D | 7,5 | |
| E | 37 | |
| F | 19 | |
| H | 33 | |
| H1 | 186 | |
| HW min. | 2 | |
| HW max. | 11 | |
| I | 18 | |
| K | 7,5 | |
| L | – | |
| L1 | 112 | |
| L2 | 112 | |
| M | 32 | |
| M1 | – | |
| N | 46 | |
| P | 35 | |
| alpha | 105% | |
| alpha* | 60% | |
| Provedení | alpha*: Úhel otevření lze prodloužit nalisováním dorazového kolíku. | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Strana katalogu FORMATplus 2023 | 3/173 |
Logistické parametry
| Výška | 55,0 mm |
|---|---|
| Délka | 178,0 mm |
| Šířka | 105,0 mm |
| Objem | 1,03 l |
| Hmotnost (netto) | 0,420 kg |
Popis
Horizontální upínka s vodorovnou patkou, ocel INOX, leštěnáProvedení: Svislá upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Ocel INOX, leštěná.
Rozsah dodávky: Horizontální upínka komplet s přítlačným šroubem INOX. Vhodný i pro potravinářský průmysl.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
