Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7438130010 |
Svislá upínka 6800 ESD, velikost 0 AMF (562483) |
627,00 Kč
758,67 Kč s DPH
|
|
|
E7438130020 |
Svislá upínka 6800 ESD, velikost 1 AMF (562484) |
686,00 Kč
830,06 Kč s DPH
|
|
|
E7438130030 |
Svislá upínka 6800 ESD, velikost 2 AMF (562486) |
857,00 Kč
1 036,97 Kč s DPH
|
|
|
E7438130040 |
Svislá upínka 6800 ESD, velikost 3 AMF (562487) |
928,00 Kč
1 122,88 Kč s DPH
|
Info

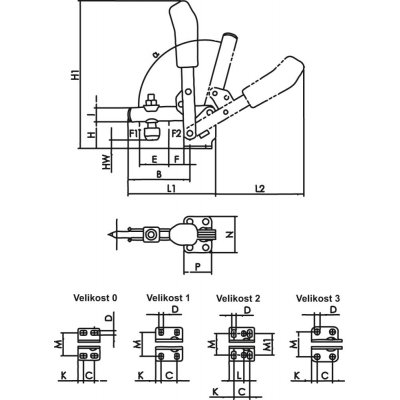

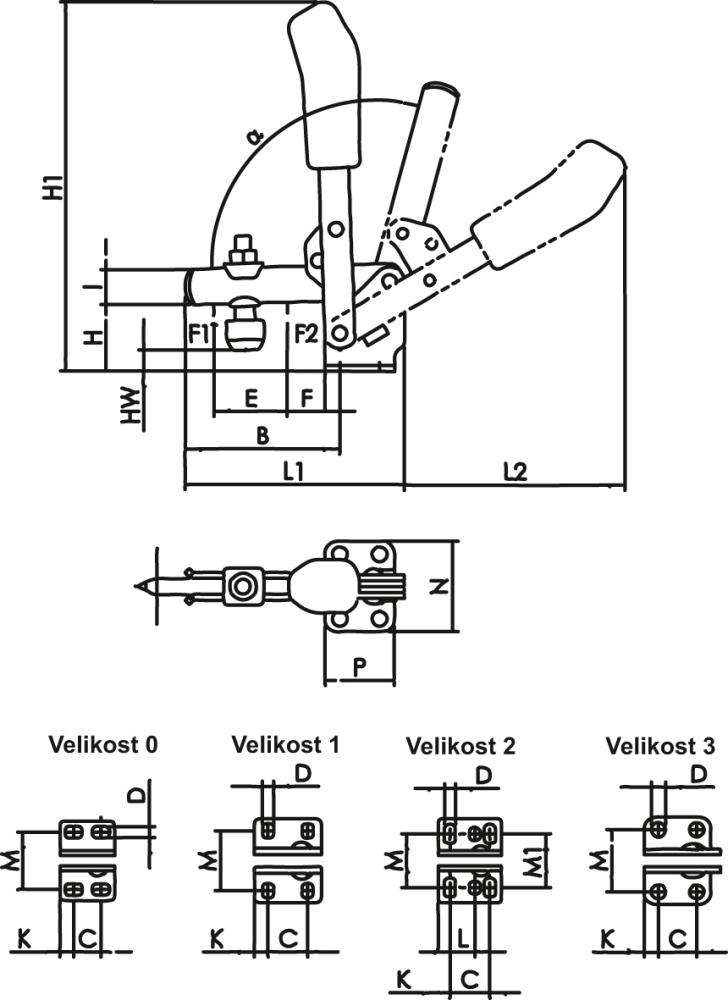

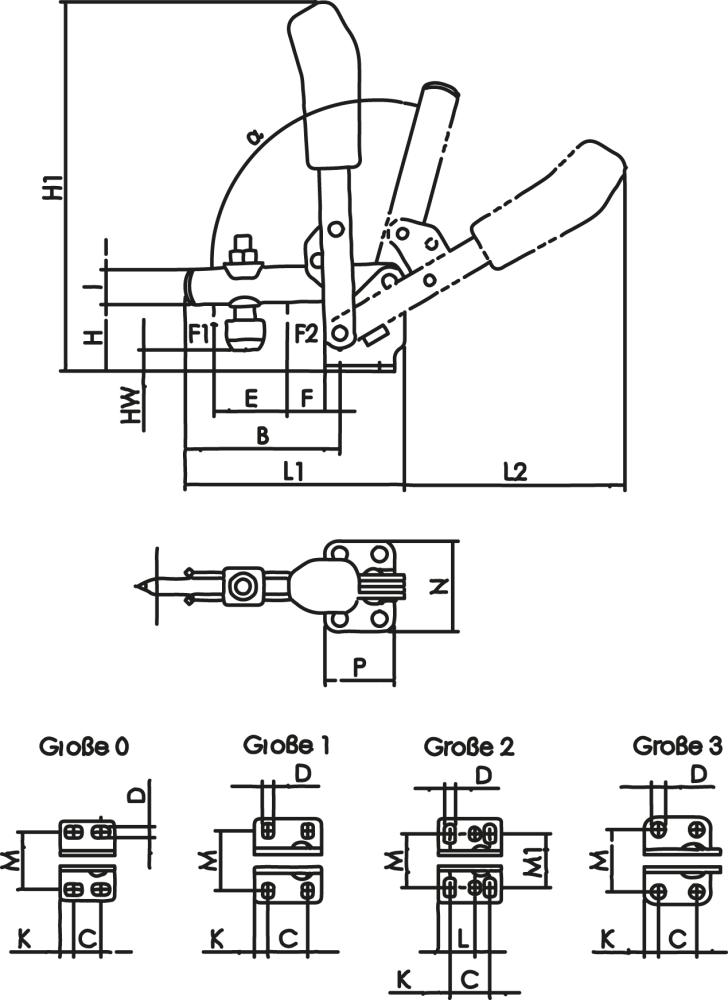

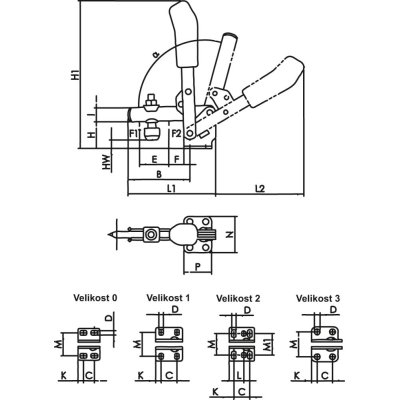

| WGNr. | W341 | |
| Velikost | 0 | |
| F1 | 0,5 | kN |
| F2 | 0,7 | kN |
| Přítlačný šroub | M4 x 25 | |
| Hmotnost | 60 | g |
| A | 4 | |
| B | 31 | |
| C | 8,5–13,5 | |
| D | 4,5 | |
| E | 14 | |
| F | 5 | |
| H | 18 | |
| H1 | 81 | |
| HW min. | -1,5 | |
| HW max. | 3,5 | |
| I | 8 | |
| K | 5,5 | |
| L1 | 49 | |
| L2 | 50 | |
| M | 23 | |
| N | 32 | |
| P | 22 | |
| alpha | 95% | |
| alpha* | – | |
| Provedení | alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku. | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Položkové číslo výrobce | 562483 | |
| Strana katalogu FORMATplus 2023 | 3/174 |
Popis

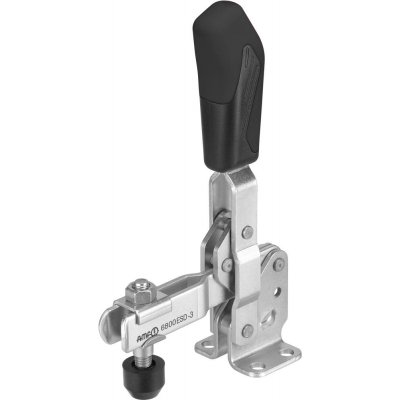

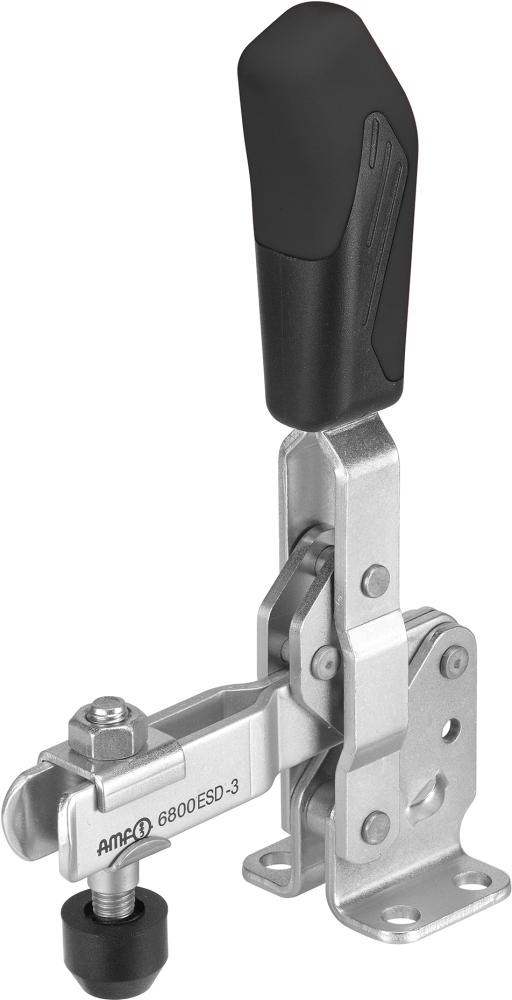

Svislá upínka ESDProvedení: S ochranným uzávěrem a rukojetí z materiálu odvádějícího elektrostatický výboj (disipativního materiálu). S otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech.
Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s
s ochranou proti sevření prstů, pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: Svislá upínka ESD byla vyvinuta speciálně pro použití v ochranných ESD zónách (EPA –electrostatic protected area) pro práce na elektrostaticky citlivých komponentách, konstrukčních skupinách nebo přístrojích v souladu s normou DIN EN 61340-5-1.
Obsah dodávky: Svislá upínka komplet se zušlechtěným, pozinkovaným přítlačným šroubem.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
