Varianty
Technické parametry
| Závit metrický M | 22 |
|---|
Info
| WGNr. | W168 | |
| Počet závitů | M22 | |
| Stoupání | 2,5 | mm |
| Celková délka | 140 | mm |
| Ø stopky | 18 | mm |
| Čtyřhranná stopka | 14,5 | mm |
| Ř jádrového otvoru | 19,5 | mm |
| Norma | DIN 376 | |
| Provedení | se stopkou proti nadměrným otáčkám | |
| Ocel < 1000 N/mm2 | 15 | |
| INOX ferit./martenzit. | 7 | |
| INOX austenitická | 7 | |
| Povrstvení | TiCN | |
| Strana katalogu FORMATplus 2023 | 1/203 |
Popis

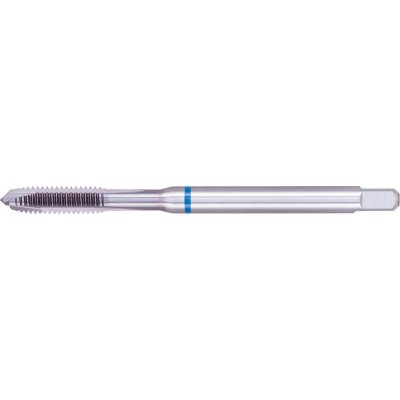

Strojní závitník na průchozí otvoryProvedení: M2–M10 DIN 371 se zesílenou stopkou.
M12–M24 DIN 376 se stopkou proti nadměrným otáčkám.
Použití: Na běžné metrické závity dle DIN 13.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
