Varianty
Technické parametry
| Závit metrický M | 20 |
|---|
Info
| WGNr. | W165 | |
| Počet závitů | M20 | |
| Stoupání | 2,5 | mm |
| Celková délka | 140 | mm |
| Ø stopky | 16 | mm |
| Čtyřhranná stopka | 12 | mm |
| Ř jádrového otvoru | 17,5 | mm |
| Norma | DIN 376 | |
| Provedení | se stopkou proti nadměrným otáčkám | |
| Ocel < 1400 N/mm2 | 2 | |
| Povrstvení | TiAlN | |
| Strana katalogu FORMATplus 2023 | 1/209 |
Logistické parametry
| Výška | 28,0 mm |
|---|---|
| Délka | 145,0 mm |
| Šířka | 28,0 mm |
| Objem | 0,11 l |
| Hmotnost (netto) | 0,213 kg |
Popis

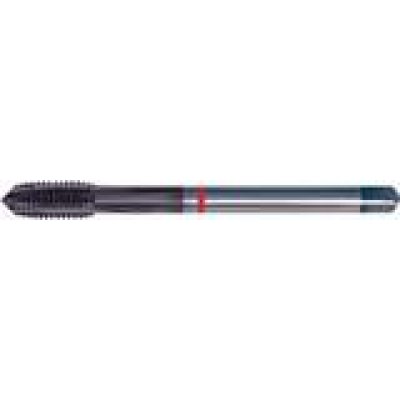

Strojní závitník na průchozí otvoryProvedení: HSS-E, rozmezí tolerance ISO 2/6H, typ H, s nařiznutím pro loupání tvar B (4–5 chodů).
Použití: Pro metrické běžné závity dle DIN 13. Lze použít zejména na vysoce pevné oceli, jako jsou zušlechťované oceli, leg. oceli pro obrábění za studena a rychlořezné oceli.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
