Varianty
Technické parametry
| Závit metrický M | 4 |
|---|
Info
| WGNr. | W164 | |
| Počet závitů | M4 | |
| Stoupání | 0,7 | mm |
| Celková délka | 63 | mm |
| Ø stopky | 4,5 | mm |
| Čtyřhranná stopka | 3,4 | mm |
| Ř jádrového otvoru | 3,3 | mm |
| Norma | DIN 371 | |
| Provedení | s vyztuženou stopkou | |
| Litina GG/GTS | 10 | |
| Litina GGG | 15 | |
| Povrstvení | nitridovaný | |
| Strana katalogu FORMATplus 2023 | 1/217 |
Logistické parametry
| Výška | 9,0 mm |
|---|---|
| Délka | 81,0 mm |
| Šířka | 10,0 mm |
| Objem | 0,01 l |
| Hmotnost (netto) | 0,008 kg |
Popis

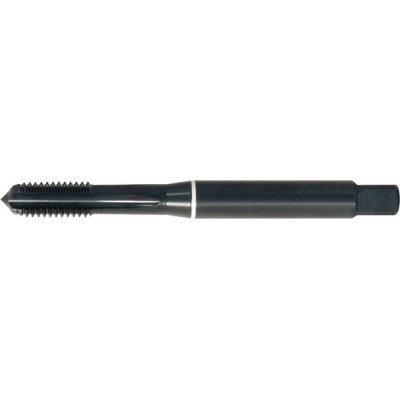

Strojní závitník na průchozí a slepé otvory, litinaProvedení: M3–M10 DIN 371 se zesílenou stopkou.
M12–M20 DIN 376 se stopkou proti nadměrným otáčkám.
Použití: Pro metrické běžné závity dle DIN 13.
Upozornění: Rozmezí tolerance 6HX: Symbol „X“označuje toleranční rozsah mimo normu –se zvláštní vhodností závitníku pro nadrozměrné, vysoce pevné a abrazivní materiály –při delší životnosti.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
