Varianty
Technické parametry
| Závit metrický M | 5 |
|---|
Info
| WGNr. | W165 | |
| Počet závitů | M5 | |
| Stoupání | 0,8 | mm |
| Celková délka | 70 | mm |
| O stopky | 6 | mm |
| Čtyřhranná stopka | 4,9 | mm |
| Ř jádrového otvoru | 4,2 | mm |
| Norma | DIN 371 | |
| Provedení | s vyztuženou stopkou | |
| Ocel < 700 N/mm2 | 20 | |
| Ocel < 1000 N/mm2 | 15 | |
| Ocel < 1400 N/mm2 | 10 | |
| INOX ferit./martenzit. | 10 | |
| INOX austenitická | 8 | |
| Litina GGG | 25 | |
| Hliník < 8% Si | 25 | |
| Hliník > 8% Si | 25 | |
| Povrstvení | TiN | |
| Značka | GÜHRING | |
| Název výrobce | Gühring KG | |
| Strana katalogu FORMATplus 2023 | 1/201 |
Logistické parametry
| Výška | 9,0 mm |
|---|---|
| Délka | 94,0 mm |
| Šířka | 10,0 mm |
| Objem | 0,01 l |
| Hmotnost (netto) | 0,015 kg |
Popis

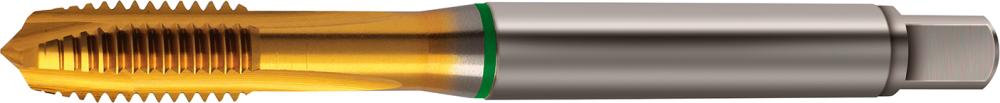

Strojní závitník na průchozí otvoryProvedení: M3–M10 DIN 371 s vyztuženou stopkou.
M12–M30 DIN 376 se stopkou proti nadměrným otáčkám.
Použití: Na běžné metrické závity dle DIN 13.
Výrobce: Gühring KG, Herderstr. 50-54, 72458 Albstadt, DE, +497431170, info@guehring.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
