Varianty
Technické parametry
| Závit metrický M | 16 |
|---|
Info
| WGNr. | W165 | |
| Počet závitů | M16 | |
| Stoupání | 2 | mm |
| Celková délka | 110 | mm |
| Ø stopky | 12 | mm |
| Čtyřhranná stopka | 9 | mm |
| Ř jádrového otvoru | 14 | mm |
| Norma | DIN 376 | |
| Provedení | se stopkou proti nadměrným otáčkám | |
| Ocel < 700 N/mm2 | 20 | |
| Ocel < 1000 N/mm2 | 15 | |
| Ocel < 1400 N/mm2 | 10 | |
| INOX ferit./martenzit. | 10 | |
| INOX austenitická | 8 | |
| Litina GGG | 25 | |
| Hliník < 8% Si | 25 | |
| Hliník > 8% Si | 25 | |
| Povrstvení | TiN | |
| Strana katalogu FORMATplus 2023 | 1/201 |
Logistické parametry
| Výška | 23,0 mm |
|---|---|
| Délka | 112,0 mm |
| Šířka | 26,0 mm |
| Objem | 0,07 l |
| Hmotnost (netto) | 0,097 kg |
Popis

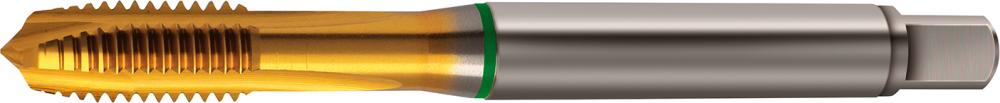

Strojní závitník na průchozí otvoryProvedení: M3–M10 DIN 371 se zesílenou stopkou.
M12–M30 DIN 376 se stopkou proti nadměrným otáčkám.
Použití: Pro metrické běžné závity dle DIN 13.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
