Varianty
Technické parametry
| Materiál nástroje | HSS |
|---|---|
| Povlak | bez povlaku |
| Norma | DIN333 |
Info
| WGNr. | W106 | |

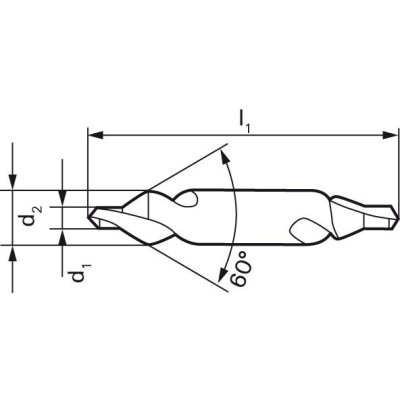

| Ø vrtáku d1 k12 | 6,3 | mm |
| Ø stopky d2 h8 | 16 | mm |
| Celková délka l1 | 71 | mm |
| pro Ø obrobku | 100–150 | mm |
| Ocel < 700 N/mm2 f | 0,09 | mm/ot |
| Ocel < 700 N/mm2 | 20 | |
| Ocel < 1000 N/mm2 | 10 | |
| Ocel < 1400 N/mm2 | 6 | |
| Litina GG/GTS | 15 | |
| Litina GGG | 5 | |
| Titan > 850 N/mm2 | 3 | |
| Hliník < 8% Si | 30 | |
| Hliník > 8% Si | 30 | |
| Měď, slitina mědi | 20 | |
| Grafit GFK/CFK/duropl. | 3 | |
| Povrstvení | bez povlaku | |
| Strana katalogu FORMATplus 2023 | 1/8 |
Logistické parametry
| Výška | 16,0 mm |
|---|---|
| Délka | 130,0 mm |
| Šířka | 90,0 mm |
| Objem | 0,19 l |
| Hmotnost (netto) | 0,030 kg |
Popis

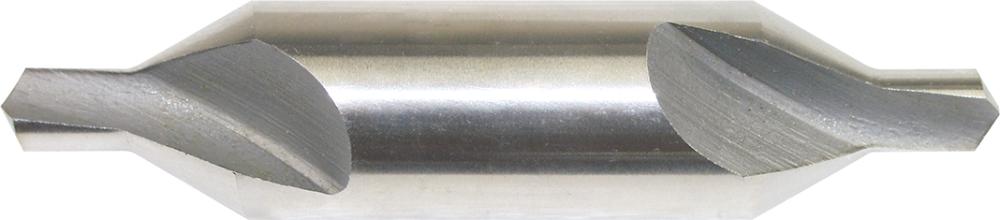

Středicí vrtákProvedení: DIN 333-A. Úhel zahloubení 60°. Broušený profil, pravořezný.
O-Toleranz:Tolerance O: O 1,0–2,5 = + 0,14 mm
O O 3,15–5,0 = + 0,18 mm
O O 6,3 = + 0,22 mm
Použití: Standardní středicí vrták k výrobě centrovaných otvorů dle DIN 332, list 1, tvar A (bez ochranného zahloubení).
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
