Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7438040019 |
Stabilní upínací čelist 6497F plochá, velikost 19 AMF (562016) |
7 574,00 Kč
9 164,54 Kč s DPH
|
|
|
E7438040026 |
Stabilní upínací čelist 6497F plochá, velikost 26 AMF (562017) |
10 251,00 Kč
12 403,71 Kč s DPH
|
|
|
E7438040038 |
Stabilní upínací čelist 6497F plochá, velikost 38 AMF (562018) |
14 918,00 Kč
18 050,78 Kč s DPH
|
Info

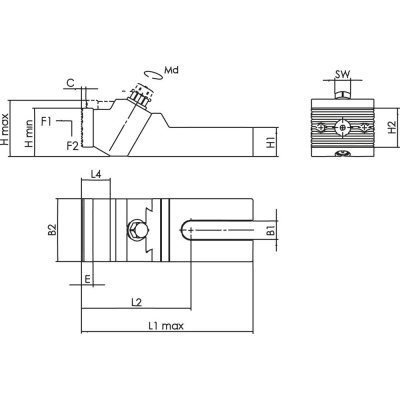

| WGNr. | W342 | |
| Šířka drážky | 12, 14, 16, 18 | mm |
| B1 | 19 | mm |
| B2 | 65 | mm |
| C | 6 | mm |
| E | 12 | mm |
| H min. | 50 | mm |
| H max. | 60 | mm |
| H1 | 30 | mm |
| H2 | 40 | mm |
| L1 max. | 177 | mm |
| L2 | 113 | mm |
| L4 | 29 | mm |
| SW | 16 | |
| F1 | 8, 15, 20, 28 | kN |
| F2 | 1,2, 2,2, 3,0, 4,2 | kN |
| Md | 20, 40, 45, 60 | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Položkové číslo výrobce | 562016 | |
| Strana katalogu FORMATplus 2023 | 3/164 |
Popis

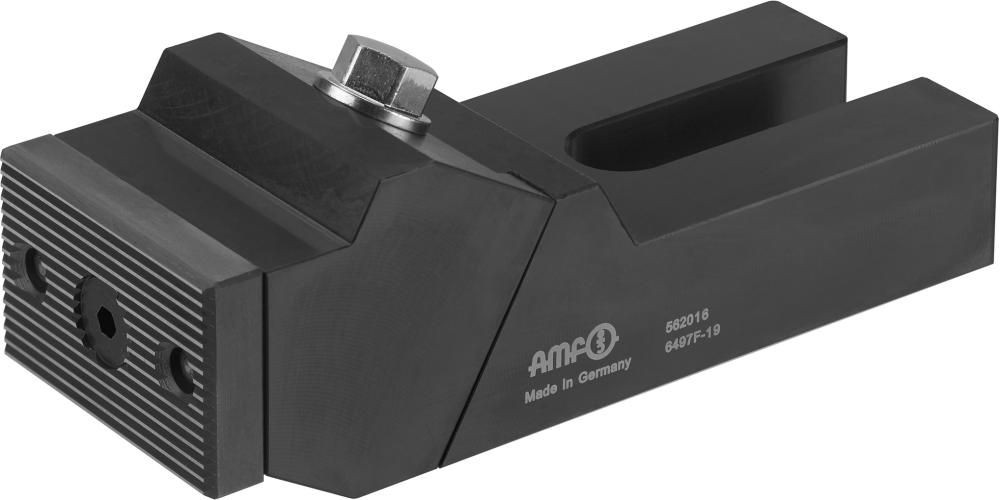

Stabilní upínací čelist, plocháProvedení: S přesným prizmatickým vedením, základní těleso z kalené oceli, upínací čelisti z cementované oceli, tvrzené. Upínací čelisti oboustranné, s hladkou stranou pro opracované obrobky a rýhovanou stranou pro surové upínací plochy.
Použití: Díky velké upínací ploše se tyto stabilní upínací čelisti hodí k bočnímu upnutí obrobků. K upevnění stabilních upínacích čelistí na strojní stůl doporučujeme použít dva upínací šrouby.
Upozornění: Jako upevňovací šrouby (2 kusy na upínací čelist) je nutno samostatně objednat šrouby pro T-drážky DIN 787 v závislosti na šířce drážky.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
