Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439330019 |
Stabilní upínací čelist 12-14-16-18mm FORMAT |
219,70 EUR
265,84 EUR s DPH
|
|
|
E7439330026 |
Stabilní upínací čelist 20-22-24-28-30mm FORMAT |
305,80 EUR
370,02 EUR s DPH
|
Info

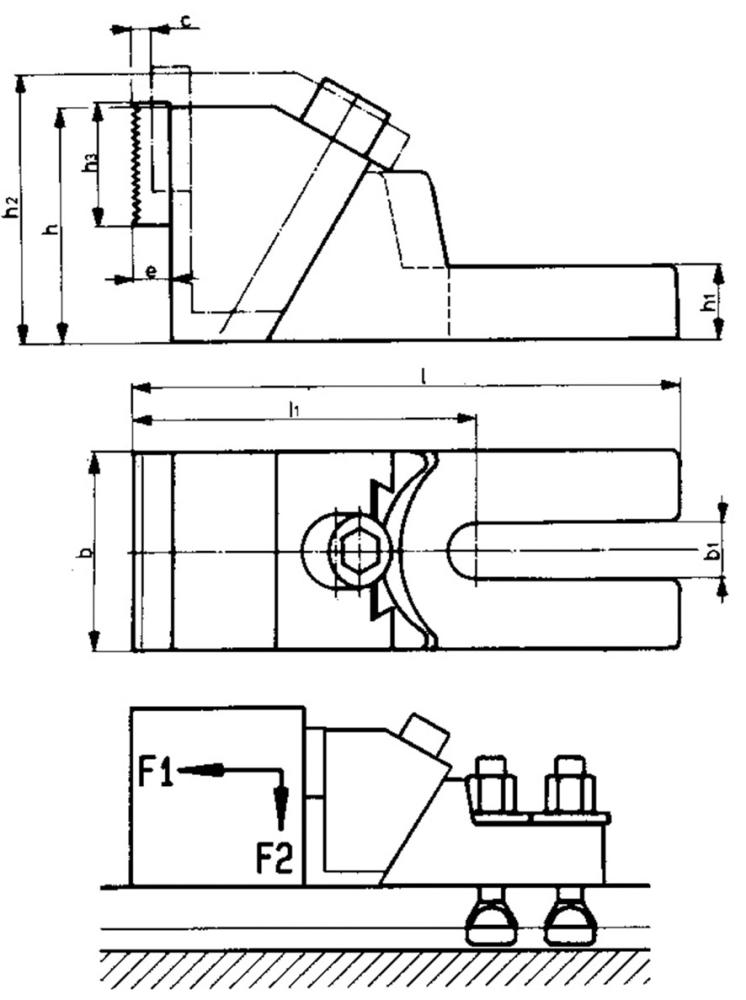

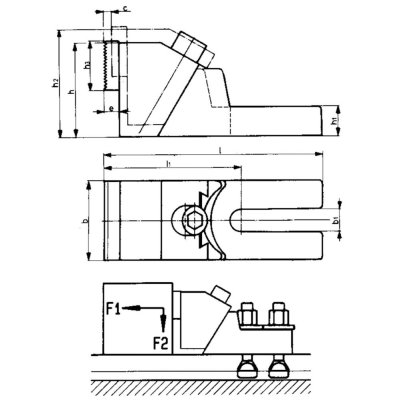

| WGNr. | W340 | |
| Šířka drážky | 20, 22, 24, 28, 30 | mm |
| b | 75 | mm |
| b1 | 26 | mm |
| c | 11 | mm |
| e | 12 | mm |
| h | 100 | mm |
| h1 | 45 | mm |
| h2 | 118 | mm |
| h3 | 40 | mm |
| l | 230 | mm |
| l1 | 138,5 | mm |
| F1 | 25, 25, 32, 32, 36 | kN |
| F2 | 4,5, 4,5, 4,8, 4,8, 5,4 | kN |
| Strana katalogu FORMATplus 2023 | 3/164 |
Logistické parametry
| Výška | 100,0 mm |
|---|---|
| Délka | 215,0 mm |
| Šířka | 75,0 mm |
| Objem | 1,61 l |
| Hmotnost (netto) | 6,700 kg |
Popis

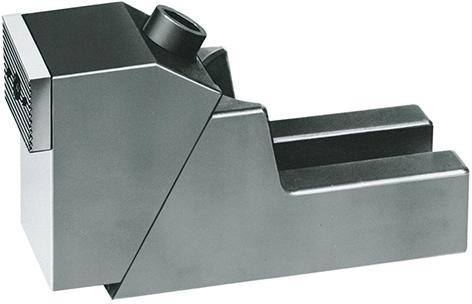

Stabilní upínací čelistProvedení: Základní těleso z temperované litiny, upínací čelisti z cementované oceli, tvrzené. Vysoké a stabilní provedení s velkou přítlačnou a upínací silou. Výměnné otočné upínací čelisti s vrubovanou a hladkou stranou.
Použití: Pro boční upnutí vysokých obrobků.
Upozornění: Jako upevňovací šrouby je nutno samostatně objednat šrouby pro T-drážky DIN 787 v závislosti na šířce drážky. Upínací čelisti z plastu k dostání u dodavatele.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
