Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7434020019 |
Stabilní upínací čelist 12-14-16-18mm AMF (73213) |
6 452,00 Kč
7 806,92 Kč s DPH
|
|
|
E7434020026 |
Stabilní upínací čelist 20-22-24-28-30mm AMF (73221) |
8 742,00 Kč
10 577,82 Kč s DPH
|
Info

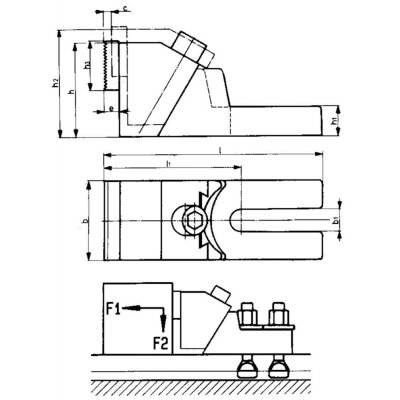

| WGNr. | W342 | |
| Šířka drážky | 20, 22, 24, 28, 30 | mm |
| b | 75 | mm |
| b1 | 26 | mm |
| c | 11 | mm |
| e | 12 | mm |
| h | 100 | mm |
| h1 | 45 | mm |
| h2 | 118 | mm |
| h3 | 40 | mm |
| l | 230 | mm |
| l1 | 138,5 | mm |
| F1 | 25, 25, 32, 32, 36 | kN |
| F2 | 4,5, 4,5, 4,8, 4,8, 5,4 | kN |
| Strana katalogu FORMATplus 2023 | 3/164 |
Popis

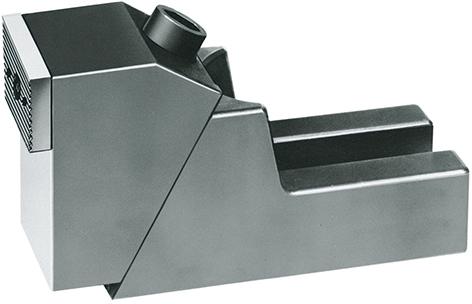

Stabilní upínací čelistProvedení: Základní těleso z temperované litiny, upínací čelisti z cementované oceli, tvrzené. Vysoké a stabilní provedení s velkou přítlačnou a upínací silou. Výměnné otočné upínací čelisti s vrubovanou a hladkou stranou.
Použití: Pro boční upnutí vysokých obrobků.
Upozornění: Jako upevňovací šrouby je nutno samostatně objednat šrouby pro T-drážky DIN 787 v závislosti na šířce drážky. Upínací čelisti z plastu k dostání u dodavatele.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
