Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7434020019 |
Stabilní upínací čelist 12-14-16-18mm AMF (73213) |
253,00 EUR
306,13 EUR s DPH
|
|
|
E7434020026 |
Stabilní upínací čelist 20-22-24-28-30mm AMF (73221) |
342,80 EUR
414,79 EUR s DPH
|
Info

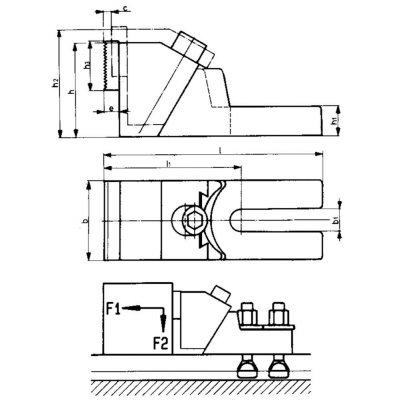

| WGNr. | W342 | |
| Šířka drážky | 12, 14, 16, 18 | mm |
| b | 65 | mm |
| b1 | 19 | mm |
| c | 8 | mm |
| e | 12 | mm |
| h | 85 | mm |
| h1 | 38 | mm |
| h2 | 99 | mm |
| h3 | 40 | mm |
| l | 179 | mm |
| l1 | 112,5 | mm |
| F1 | 8, 15, 20, 28 | kN |
| F2 | 1,2, 2,2, 3,0, 4,2 | kN |
| Strana katalogu FORMATplus 2023 | 3/164 |
Popis

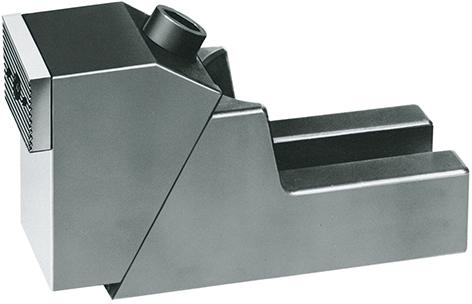

Stabilní upínací čelistProvedení: Základní těleso z temperované litiny, upínací čelisti z cementované oceli, tvrzené. Vysoké a stabilní provedení s velkou přítlačnou a upínací silou. Výměnné otočné upínací čelisti s vrubovanou a hladkou stranou.
Použití: Pro boční upnutí vysokých obrobků.
Upozornění: Jako upevňovací šrouby je nutno samostatně objednat šrouby pro T-drážky DIN 787 v závislosti na šířce drážky. Upínací čelisti z plastu k dostání u dodavatele.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
