Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439970010 |
Souřadnicový stůl 300x160mm SKANTEK (0000100-FB-H) |
32 590,00 Kč
39 433,90 Kč s DPH
|
|
|
E7439970020 |
Souřadnicový stůl 450x240mm SKANTEK (101) |
55 922,00 Kč
67 665,62 Kč s DPH
|
|
|
E7439970030 |
Souřadnicový stůl 580x240mm SKANTEK (102) |
59 952,00 Kč
72 541,92 Kč s DPH
|
Info
| WGNr. | W395 | |
| Upínací plocha | 580 x 240 | mm |
| Počet drážek T | 3 | |
| Šířka drážky T | 14 | mm |
| Vzdálenost drážky T | 60 | mm |
| Podélný pohyb | 375 | mm |
| Příčný pohyb | 155 | mm |
| Stoupání vřetena | 5 | mm |
| Zatížitelnost | 280 | kg |
| Celá výška (-0,01) | 126 | |
| Plocha základu | 259 x 200 | mm |
| Hmotnost | 60 | kg |
| Značka | Hirt LINE | |
| Název výrobce | Hirt-Line Europe | |
| Strana katalogu FORMATplus 2023 | 3/137 |
Logistické parametry
| Výška | 165,0 mm |
|---|---|
| Délka | 760,0 mm |
| Šířka | 440,0 mm |
| Objem | 55,18 l |
| Hmotnost (netto) | 60,000 kg |
Popis

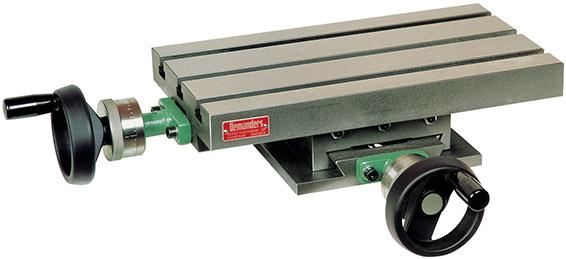

Souřadnicový stůl s rybinovým vedenímProvedení: Ze speciální litiny, upínací plocha je precizně frézovaná a vedení broušená. Rovinnost činí 0,03 mm, přesnost stoupání na 100 mm činí 0,01 mm. Rybinové vedení lze nastavit pomocí vodicích lišt. Vřeteno s trapézovým řezaným závitem s axiálními ložisky. Buben se stupnicí s nastavením nulového bodu, čímž se dá odečíst přímo bez přepočtu. S rozčleněním stupnice 0,05 mm.
Stoly od 450 x 240 mm disponují vodním kanálem a upínací pákou v obou osách, takže mohou být sevřeny v jakékoliv poloze.
Použití: Pro použití na vrtačkách a pro lehké frézovací práce.
Upozornění: Jiné modely a rozměry na vyžádání.
Výrobce: Hirt-Line Europe, Haselhofstrasse 31, 91058 Erlangen, DE, +49 9131 602233, info@hirt-line-europe.com
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
