Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439970010 |
Souřadnicový stůl 300x160mm SKANTEK (0000100-FB-H) |
1 278,00 EUR
1 546,38 EUR s DPH
|
|
|
E7439970020 |
Souřadnicový stůl 450x240mm SKANTEK (101) |
2 193,00 EUR
2 653,53 EUR s DPH
|
|
|
E7439970030 |
Souřadnicový stůl 580x240mm SKANTEK (102) |
2 351,10 EUR
2 844,83 EUR s DPH
|
Info
| WGNr. | W395 | |
| Upínací plocha | 300 x 160 | mm |
| Počet drážek T | 3 | |
| Šířka drážky T | 10 | mm |
| Vzdálenost drážky T | 50 | mm |
| Podélný pohyb | 180 | mm |
| Příčný pohyb | 100 | mm |
| Stoupání vřetena | 2 | mm |
| Zatížitelnost | 75 | kg |
| Celá výška (-0,01) | 78 | |
| Plocha základu | 160 x 160 | mm |
| Hmotnost | 16 | kg |
| Značka | Hirt LINE | |
| Název výrobce | Hirt-Line Europe | |
| Strana katalogu FORMATplus 2023 | 3/137 |
Logistické parametry
| Výška | 135,0 mm |
|---|---|
| Délka | 320,0 mm |
| Šířka | 450,0 mm |
| Objem | 19,44 l |
| Hmotnost (netto) | 20,140 kg |
Popis

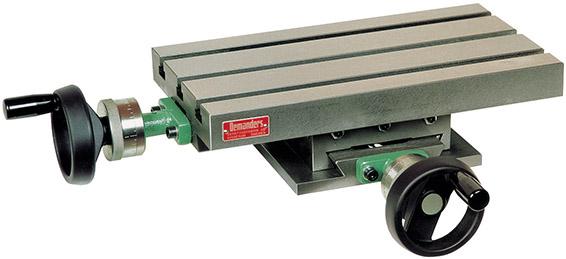

Souřadnicový stůl s rybinovým vedenímProvedení: Ze speciální litiny, upínací plocha je precizně frézovaná a vedení broušená. Rovinnost činí 0,03 mm, přesnost stoupání na 100 mm činí 0,01 mm. Rybinové vedení lze nastavit pomocí vodicích lišt. Vřeteno s trapézovým řezaným závitem s axiálními ložisky. Buben se stupnicí s nastavením nulového bodu, čímž se dá odečíst přímo bez přepočtu. S rozčleněním stupnice 0,05 mm.
Stoly od 450 x 240 mm disponují vodním kanálem a upínací pákou v obou osách, takže mohou být sevřeny v jakékoliv poloze.
Použití: Pro použití na vrtačkách a pro lehké frézovací práce.
Upozornění: Jiné modely a rozměry na vyžádání.
Výrobce: Hirt-Line Europe, Haselhofstrasse 31, 91058 Erlangen, DE, +49 9131 602233, info@hirt-line-europe.com
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
