Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7437700005 |
Snímač 3D Universal stopka 20mm HAIMER (80.360.00.FHN) |
375,00 EUR
453,75 EUR s DPH
|
|
|
E7437700010 |
Snímač 3D Universal SK40 D69871 HAIMER (80.364.40.FHN) |
405,50 EUR
490,66 EUR s DPH
|
Info
| WGNr. | W392 | |
| O stopky | 20 mm | |
| O snímací kuličky | 4 | mm |
| Přesnost zobrazení | 0,01 | mm |
| O krytu | 65 | mm |
| Délka bez upínací stopky | 113 | mm |
| Značka | HAIMER | |
| Název výrobce | Haimer GmbH | |
| Strana katalogu FORMATplus 2023 | 3/123 |
Logistické parametry
| Výška | 110,0 mm |
|---|---|
| Délka | 220,0 mm |
| Šířka | 130,0 mm |
| Objem | 3,15 l |
| Hmotnost (netto) | 0,940 kg |
Popis

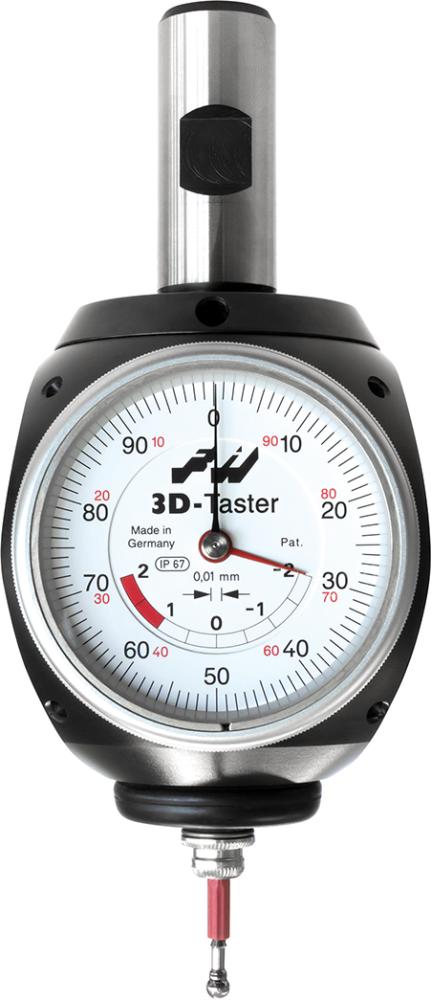

Univerzální 3D snímačProvedení: Precizní univerzální 3D snímač k integraci do vřetena frézy nebo zapuštěné hlavy. Výměna snímací vložky bez nástrojů. Doplňkovou bezpečnost poskytuje zvětšený rozsah přechodu ve spojení s osvědčeným požadovaným místem zlomu ve snímací vložce. Pro maximálně jednoduchou manipulaci je k dispozici univerzální 3D snímač s integrovaným úchytem strmého kuželu. Strmý kužel (ISO 7388-1 (DIN 69871), SK 40) a univerzální 3D snímač tvoří jednotku.
Použití: Pro stanovení nulových bodů obrobku a měření délek na frézovacích a elektroerozivních obráběcích strojích (izolovaná snímací vložka), jakož i pro centrování a zjišťování děr a zvlnění.
Obsah dodávky: 3D snímač s krátkou snímací vložkou O 4 mm.
Výrobce: Haimer GmbH, Weiherstr. 21, 86568 Igenhausen, DE, +49825799880, haimer@haimer.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
