Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7437770000 |
Snímač 3D analogový Zero Master stopka 10 mm HAIMER (80.960.00) |
9 591,00 Kč
11 605,11 Kč s DPH
|
|
|
E7437770004 |
Vložka snímače Snímací kulička D4mm HAIMER (80.362.00) |
683,00 Kč
826,43 Kč s DPH
|
|
|
E7437770008 |
Vložka snímače Snímací kulička D8mm HAIMER (80.363.00) |
1 112,00 Kč
1 345,52 Kč s DPH
|
|
|
E7437770010 |
Snímač 3D New Generation stopka 12 mm HAIMER (80.360.00NG) |
9 591,00 Kč
11 605,11 Kč s DPH
|
Info
| WGNr. | W392 | |
| Ø stopky | 10 | mm |
| Ø snímací kuličky | 4 | mm |
| Přesnost zobrazení | 0,01 | mm |
| Ø krytu | 49 | mm |
| Délka bez upínací stopky | 96 | mm |
| Strana katalogu FORMATplus 2023 | 3/123 |
Logistické parametry
| Výška | 75,0 mm |
|---|---|
| Délka | 100,0 mm |
| Šířka | 210,0 mm |
| Objem | 1,58 l |
| Hmotnost (netto) | 0,394 kg |
Popis

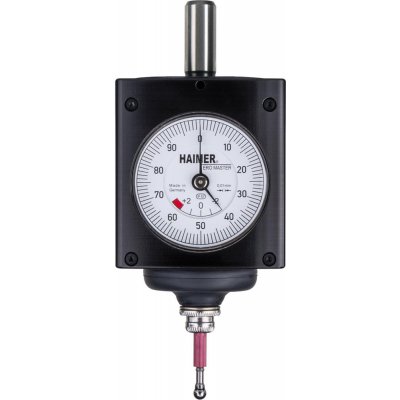

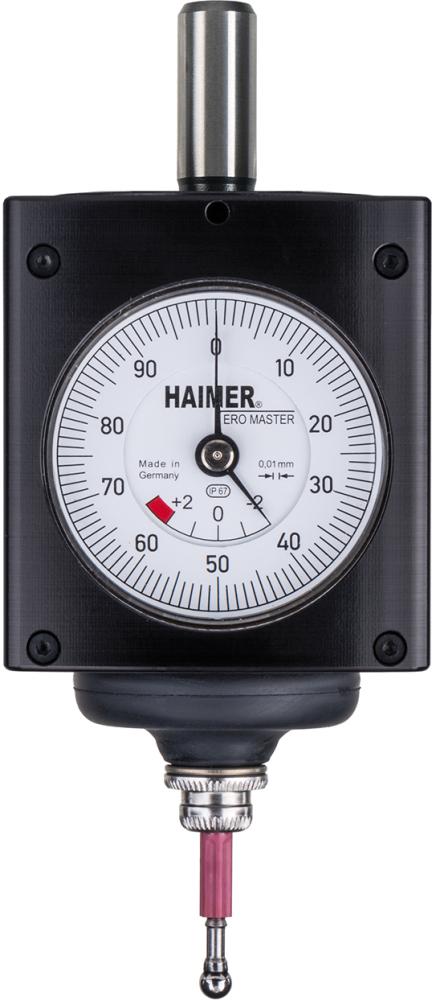

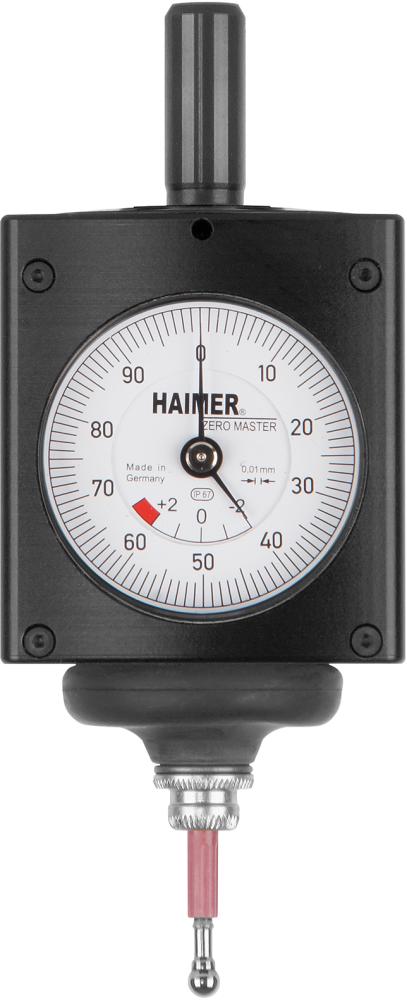

Analogový snímač Zero MasterProvedení: Nejmenší 3D snímač na světě, k integraci do vřetena frézy nebo zapuštěné hlavy. Upínací stopka má průměr 10 mm a může být použitá i na strojích s SK 30 nebo s malými HSK vřeteny. Dotykový nástavec se vyměňuje bez nástrojů. K dosáhnutí nejvyšší přesnosti při měření se změří a sladí všechny 3D snímače při montáži. Snímač Zero Master může být vybaven krátkým (O kuličky 4 mm) a dlouhým (O kuličky 8 mm) dotykovým nástavcem. Snímací vložky jsou kompatibilní se všemi ostatními 3D snímači Haimer.
Použití: Pro stanovení nulových bodů obrobku a měření délek na frézovacích a elektroerozivních obráběcích strojích (izolovaný dotykový nástavec) a rovněž pro centrování a zjišťování děr a zvlnění.
Rozsah dodávky: 3D snímač s krátkým dotykovým nástavcem s O 4 mm.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
