Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439300010 |
Seřizovací klín HERKULES 63/50-63mm FORMAT |
5 880,00 Kč
7 114,80 Kč s DPH
-4.9%
|
|
|
E7439300020 |
Seřizovací klín HERKULES 125/100-125mm FORMAT |
12 689,00 Kč
15 353,69 Kč s DPH
-4.9%
|
Info
| WGNr. | W340 | |
| Velikost | 60 | |
| Přestavení na výšku h-H | 47–60 | mm |
| A | 38 | mm |
| B | 54 | mm |
| Délka L | 63 | mm |
| Vel. | 17 | mm |
| H* mm/ot. | 0,86 | |
| Nosnost | 28 | kN |
| Značka | FORMAT | |
| Název výrobce | Einkaufsbüro Deutscher Eisenhändler GmbH | |
| Položkové číslo výrobce | 565784 | |
| Strana katalogu FORMATplus 2023 | 3/163 |
Logistické parametry
| Výška | 85,0 mm |
|---|---|
| Délka | 70,0 mm |
| Šířka | 100,0 mm |
| Objem | 0,60 l |
| Hmotnost (netto) | 1,580 kg |
Popis

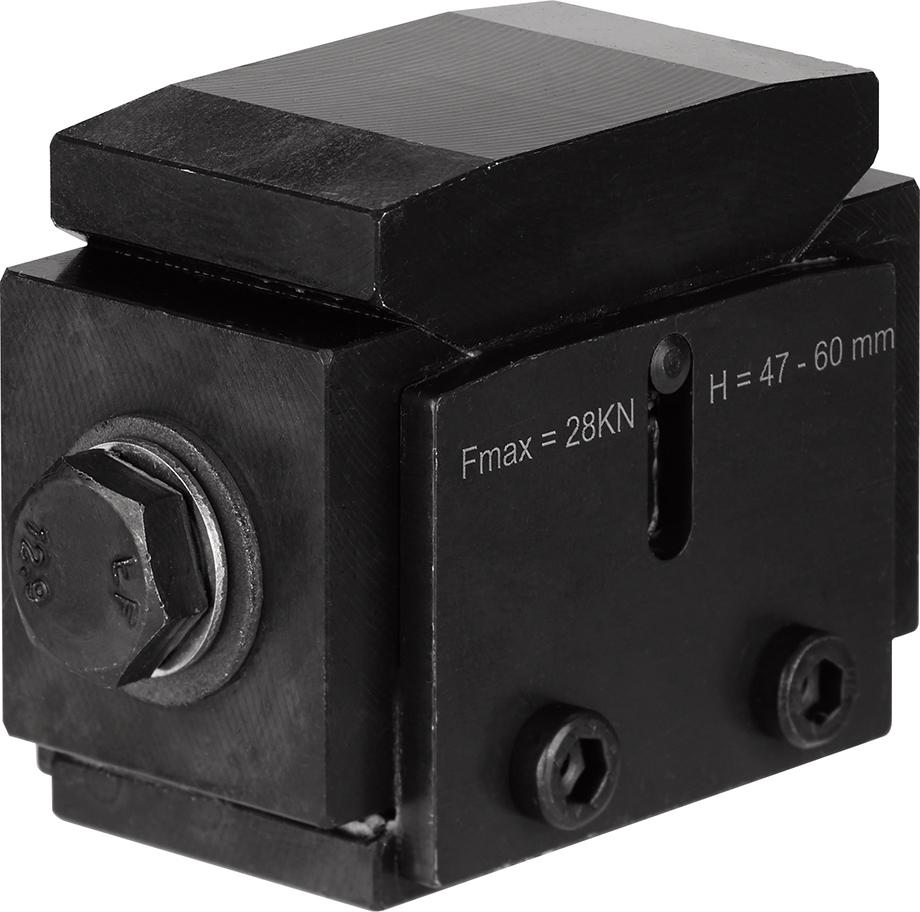

Rovnací klín s vnitřním šestihranemProvedení: Ze zušlechtené tvárné litiny a oceli, popuštěné na brunýrovaný odstín. Se středicím otvorem O 12 mm. Rovnací klín můžete rukou snadno přestavit při zatížení na 1/3 nosnosti (F max.). Přesně opracované klínové plochy dovolují klidné přesné nastavení, přesnější než 1/10 mm, volitelně šroubem s rýhovanou hlavou nebo klíčem na šestihranné šrouby. Dvojitý klínový efekt umožňuje přesné vertikální pohyby bez bočního posuvu.
Použití: K upínání těžých litinových a kovaných obrobků na velkých nástrojových zařízeních. Kromě toho se rovnací klín může nasadit na "těžké šroubovací podpěry". Přitom je nutné použít válcový kolík DIN 6325 (12 x 30 mm).
Obsah dodávky: Rovnací klín s koulovým nástavcem.
* H mm/ot. = přestavení výšky na otáčku.
Výrobce: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
