Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7438940010 |
Seřizovací klín HERKULES 63/50-63mm AMF (72777) |
301,00 EUR
364,21 EUR s DPH
|
|
|
E7438940020 |
Seřizovací klín HERKULES 125/100-125mm AMF (72785) |
645,00 EUR
780,45 EUR s DPH
|
|
|
E7438940030 |
Seřizovací klín HERKULES 190/170-190mm AMF (72793) |
1 575,30 EUR
1 906,11 EUR s DPH
-6.6%
|
Info
| WGNr. | W342 | |
| Velikost | 63 | |
| Přestavení na výšku h-H | 50–68 | mm |
| A | 40 | mm |
| B | 63 | mm |
| Délka L | 63 | mm |
| Vel. | 13 | mm |
| H* mm/ot. | 0,86 | |
| Nosnost | 40 | kN |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Položkové číslo výrobce | 72777 | |
| Strana katalogu FORMATplus 2023 | 3/163 |
Logistické parametry
| Výška | 70,0 mm |
|---|---|
| Délka | 100,0 mm |
| Šířka | 85,0 mm |
| Objem | 0,60 l |
| Hmotnost (netto) | 1,600 kg |
Popis

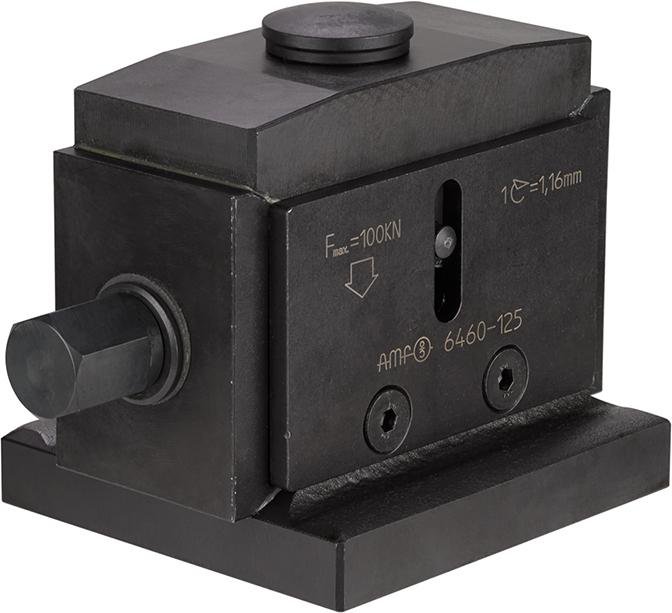

Rovnací klín s vnějším šestihranemProvedení: Ze zušlechtené tvárné litiny a oceli, popuštěné na brunýrovaný odstín. Se středicím otvorem O 12 mm. Rovnací klín můžete rukou snadno přestavit při zatížení na 1/3 nosnosti (F max.). Přesně opracované klínové plochy dovolují klidné přesné nastavení, přesnější než 1/10 mm, volitelně šroubem s rýhovanou hlavou nebo klíčem na šestihranné šrouby. Dvojitý klínový efekt umožňuje přesné vertikální pohyby bez bočního posuvu.
Použití: K upínání těžých litinových a kovaných obrobků na velkých nástrojových zařízeních. Kromě toho se rovnací klín může nasadit na "těžké šroubovací podpěry". Přitom je nutné použít válcový kolík DIN 6325 (12 x 30 mm).
Obsah dodávky: Rovnací klín s koulovým nástavcem.
* H mm/ot. = přestavení výšky na otáčku.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
