Seřizovací klín HERKULES 125/100-125mm FORMAT

Seřizovací klín HERKULES 125/100-125mm FORMAT
1 2 3 4 5
Výrobce: Format
Kód zboží:E7439300020
Product number:
Čárový kód (EAN):4317784343176
Katalogová cena: 13 336,80 Kč Sleva: 4.9%
Cena bez DPH:
12 689,00 Kč
15 353,69 Kč s DPH
skladem: 4 - 10 ks
- + ks
Seřizovací klín HERKULES 125/100-125mm FORMAT

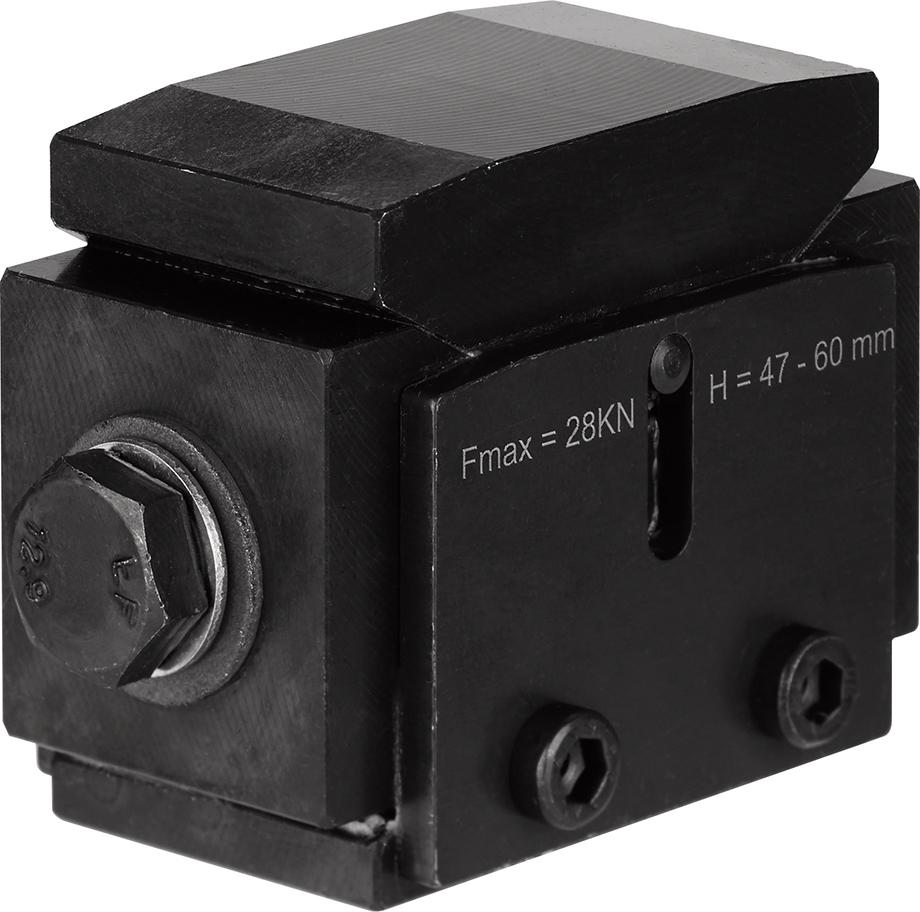

Seřizovací klín HERKULES 125/100-125mm FORMAT - obrázek
Seřizovací klín HERKULES 125/100-125mm FORMAT - obrázek

Varianty

Kód Název Cena Košík
Seřizovací klín HERKULES 63/50-63mm FORMAT E7439300010

Seřizovací klín HERKULES 63/50-63mm FORMAT

5 880,00 Kč
7 114,80 Kč s DPH
-4.9%
Seřizovací klín HERKULES 125/100-125mm FORMAT E7439300020

Seřizovací klín HERKULES 125/100-125mm FORMAT

12 689,00 Kč
15 353,69 Kč s DPH
-4.9%
rozbalit

Info

WGNr. W340
Velikost 105
Přestavení na výšku h-H 80–105 mm
A 58,5 mm
B 87 mm
Délka L 118 mm
Vel. 24 mm
H* mm/ot. 1,16
Nosnost 70 kN
Značka FORMAT
Název výrobce Einkaufsbüro Deutscher Eisenhändler GmbH
Položkové číslo výrobce 565785
Strana katalogu FORMATplus 2023 3/163

Logistické parametry

Výška159,0 mm
Délka249,0 mm
Šířka207,0 mm
Objem8,20 l
Hmotnost (netto)8,695 kg

Popis

Rovnací klín s vnitřním šestihranem

Provedení: Ze zušlechtené tvárné litiny a oceli, popuštěné na brunýrovaný odstín. Se středicím otvorem O 12 mm. Rovnací klín můžete rukou snadno přestavit při zatížení na 1/3 nosnosti (F max.). Přesně opracované klínové plochy dovolují klidné přesné nastavení, přesnější než 1/10 mm, volitelně šroubem s rýhovanou hlavou nebo klíčem na šestihranné šrouby. Dvojitý klínový efekt umožňuje přesné vertikální pohyby bez bočního posuvu.

Použití: K upínání těžých litinových a kovaných obrobků na velkých nástrojových zařízeních. Kromě toho se rovnací klín může nasadit na "těžké šroubovací podpěry". Přitom je nutné použít válcový kolík DIN 6325 (12 x 30 mm).

Obsah dodávky: Rovnací klín s koulovým nástavcem.

* H mm/ot. = přestavení výšky na otáčku.
Výrobce: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de

Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
