Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439300001 |
Nástavec s kuličkou č 6445 FORMAT |
26,20 EUR
31,70 EUR s DPH
|
|
|
E7439300010 |
Seřizovací klín HERKUKLES 63/50-63mm FORMAT |
227,80 EUR
275,64 EUR s DPH
|
|
|
E7439300020 |
Seřizovací klín HERKUKLES 125/100-125mm FORMAT |
491,70 EUR
594,96 EUR s DPH
|
|
|
E7439300030 |
Seřizovací klín HERKUKLES 190/170-190mm FORMAT |
1 139,40 EUR
1 378,67 EUR s DPH
|
Info

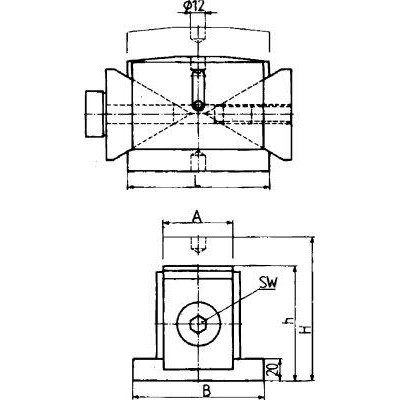

| WGNr. | W340 | |
| Velikost | 60 | |
| Přestavení na výšku h-H | 47–60 | mm |
| A | 38 | mm |
| B | 54 | mm |
| Délka L | 63 | mm |
| SW | 17 | mm |
| H* mm/ot. | 0,86 | |
| Nosnost | 28 | kN |
| Strana katalogu FORMATplus 2023 | 3/163 |
Logistické parametry
| Výška | 85,0 mm |
|---|---|
| Délka | 70,0 mm |
| Šířka | 100,0 mm |
| Objem | 0,60 l |
| Hmotnost (netto) | 1,580 kg |
Popis
Rovnací klín s vnitřním šestihranem* H mm/ot. = přestavení výšky na otáčku.
Provedení: Ze zušlechtené tvárné litiny a oceli, popuštěné na brunýrovaný odstín. Se středicím otvorem O 12 mm. Rovnací klín můžete rukou snadno přestavit při zatížení na 1/3 nosnosti (F max.). Přesně opracované klínové plochy dovolují klidné přesné nastavení, přesnější než 1/10 mm, volitelně šroubem s rýhovanou hlavou nebo klíčem na šestihranné šrouby. Dvojitý klínový efekt umožňuje přesné vertikální pohyby bez bočního posuvu.
Použití: K upínání těžých litinových a kovaných obrobků na velkých nástrojových zařízeních. Kromě toho se rovnací klín může nasadit na "těžké šroubovací podpěry". Přitom je nutné použít válcový kolík DIN 6325 (12 x 30 mm).
Obsah dodávky: Rovnací klín s koulovým nástavcem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
