Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7438940010 |
Seřizovací klín HERKUKLES 63/50-63mm AMF (72777) |
262,10 EUR
317,14 EUR s DPH
|
|
|
E7438940020 |
Seřizovací klín HERKUKLES 125/100-125mm AMF (72785) |
563,30 EUR
681,59 EUR s DPH
|
|
|
E7438940030 |
Seřizovací klín HERKUKLES 190/170-190mm AMF (72793) |
1 473,20 EUR
1 782,57 EUR s DPH
|
Info

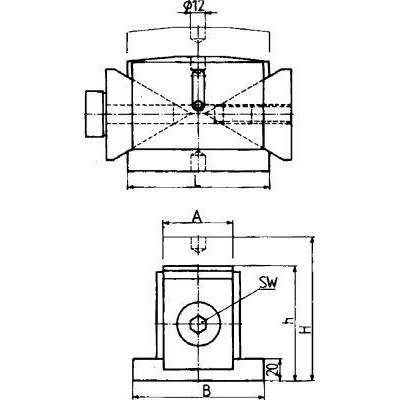

| WGNr. | W342 | |
| Velikost | 190 | |
| Přestavení na výšku h-H | 170–190 | mm |
| A | 80 | mm |
| B | 145 | mm |
| Délka L | 175 | mm |
| SW | 36 | mm |
| H* mm/ot. | 2,02 | |
| Nosnost | 250 | kN |
| Strana katalogu FORMATplus 2023 | 3/163 |
Logistické parametry
| Výška | 170,0 mm |
|---|---|
| Délka | 335,0 mm |
| Šířka | 230,0 mm |
| Objem | 13,10 l |
| Hmotnost (netto) | 23,400 kg |
Popis
Rovnací klín s vnějším šestihranem* H mm/ot. = přestavení výšky na otáčku.
Provedení: Ze zušlechtěné tvárné litiny a oceli, popouštěné v brunovacím odstínu. Se středicím otvorem O 12 mm. Rovnací klín můžete rukou snadno přestavit při zatížení na 1/3 nosnosti (F max.). Přesně opracované klínové plochy dovolují klidné přesné nastavení, přesnější než 1/10 mm, volitelně šroubem s rýhovanou hlavou nebo klíčem na šestihranné šrouby. Dvojitý klínový efekt umožňuje přesné vertikální pohyby bez bočního posuvu.
Použití: K upínání těžkých litinových a kovaných obrobků na velkých obráběcích strojích. Kromě toho se rovnací klín může nasadit na "těžké šroubovací podpěry". Přitom je nutné použít válcový kolík DIN 6325 (12 x 30 mm).
Rozsah dodávky: Rovnací klín s kuželovým nástavcem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
