Seřizovací klín HERKUKLES 125/100-125mm AMF 72785

Seřizovací klín HERKUKLES 125/100-125mm AMF
1 2 3 4 5
Výrobce: AMF
Kód zboží:E7438940020
Product number:72785
Čárový kód (EAN):4020772072780
Nejnižší cena: 15 045,00 Kč Sleva: 1.9%
Cena bez DPH:
14 755,00 Kč
17 853,55 Kč s DPH
Dostupnost: na dotaz
- + ks
Seřizovací klín HERKUKLES 125/100-125mm AMF
Seřizovací klín HERKUKLES 125/100-125mm AMF - obrázek Seřizovací klín HERKUKLES 125/100-125mm AMF - obrázek
Seřizovací klín HERKUKLES 125/100-125mm AMF - obrázek

Varianty

Kód Název Cena Košík
Seřizovací klín HERKUKLES 63/50-63mm AMF E7438940010

Seřizovací klín HERKUKLES 63/50-63mm AMF (72777)

6 865,00 Kč
8 306,65 Kč s DPH
Seřizovací klín HERKUKLES 125/100-125mm AMF E7438940020

Seřizovací klín HERKUKLES 125/100-125mm AMF (72785)

14 755,00 Kč
17 853,55 Kč s DPH
Seřizovací klín HERKUKLES 190/170-190mm AMF E7438940030

Seřizovací klín HERKUKLES 190/170-190mm AMF (72793)

38 585,00 Kč
46 687,85 Kč s DPH
rozbalit

Info

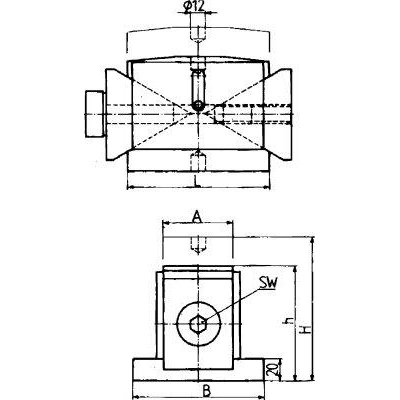

WGNr. W342
Velikost 125
Přestavení na výšku h-H 100–125 mm
A 60 mm
B 115 mm
Délka L 125 mm
SW 24 mm
H* mm/ot. 1,16
Nosnost 100 kN
Strana katalogu FORMATplus 2023 3/163

Logistické parametry

Výška120,0 mm
Délka220,0 mm
Šířka155,0 mm
Objem4,09 l
Hmotnost (netto)8,460 kg

Popis

Rovnací klín s vnějším šestihranem

* H mm/ot. = přestavení výšky na otáčku.

Provedení: Ze zušlechtěné tvárné litiny a oceli, popouštěné v brunovacím odstínu. Se středicím otvorem O 12 mm. Rovnací klín můžete rukou snadno přestavit při zatížení na 1/3 nosnosti (F max.). Přesně opracované klínové plochy dovolují klidné přesné nastavení, přesnější než 1/10 mm, volitelně šroubem s rýhovanou hlavou nebo klíčem na šestihranné šrouby. Dvojitý klínový efekt umožňuje přesné vertikální pohyby bez bočního posuvu.

Použití: K upínání těžkých litinových a kovaných obrobků na velkých obráběcích strojích. Kromě toho se rovnací klín může nasadit na "těžké šroubovací podpěry". Přitom je nutné použít válcový kolík DIN 6325 (12 x 30 mm).

Rozsah dodávky: Rovnací klín s kuželovým nástavcem.

Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
