Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7414700005 |
Sada záhlubníků s vodicím čepem válcová stopka rozměr 0 GFS (17800222) |
19 546,00 Kč
23 650,66 Kč s DPH
|
|
|
E7414700010 |
Sada záhlubníků s vodicím čepem válcová stopka rozměr 1 GFS (17805222) |
16 996,00 Kč
20 565,16 Kč s DPH
|
|
|
E7414700015 |
Sada záhlubníků s vodicím čepem vnitřní chlazení rozměr 1 GFS (17804222) |
16 996,00 Kč
20 565,16 Kč s DPH
|
|
|
E7414700020 |
Sada záhlubníků s vodicím čepem vnitřní chlazení rozměr 2 GFS (17815222) |
23 639,00 Kč
28 603,19 Kč s DPH
|
|
|
E7414700025 |
Sada záhlubníků s vodicím čepem stopka MK1 rozměr 0 GFS (17814222) |
23 639,00 Kč
28 603,19 Kč s DPH
|
|
|
E7414700030 |
Sada záhlubníků s vodicím čepem stopka MK2 rozměr 1 GFS (17824222) |
36 644,00 Kč
44 339,24 Kč s DPH
|
|
|
E7414700035 |
Sada záhlubníků s vodicím čepem stopka MK2 rozměr 2 GFS (17825222) |
36 644,00 Kč
44 339,24 Kč s DPH
|
Info
| WGNr. | W138 | |
| Rozmezí zahloubení | 14,5–24,5 | mm |
| Provedení | Obsah: po 1 záhlubníku s vodicím čepem 14,5; 16,5; 18,5; 20,5; 22,5; 24,5 po 1 vodicím čepu 7; 7,5; 8; 8,5; 9; 9,5; 10; 10,5; 11; 11,5; 12; 13; 14; 15 1 držák stopky 12 mm válc. | |
| Strana katalogu FORMATplus 2023 | 1/177 |
Logistické parametry
| Výška | 95,0 mm |
|---|---|
| Délka | 195,0 mm |
| Šířka | 80,0 mm |
| Objem | 1,48 l |
| Hmotnost (netto) | 1,210 kg |
Popis

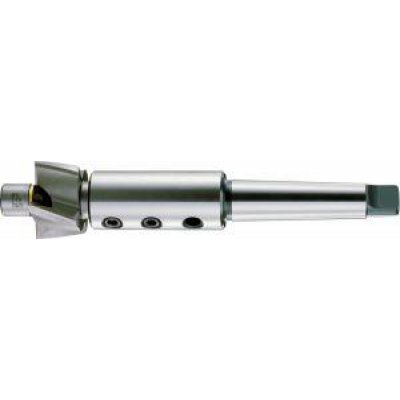

Záhlubník s vodicím čepem, kombinovaný čepProvedení: Skládá se z držáků, čepu záhlubníku a vodicího čepu. Kombinovaný systém GFS záhlubníku s vodicím čepem pokrývá v rámci jedné velikosti libovolné variace držáku se záhlubníky a vodicím čepem. Jedná se o široké spektrum kombinovaných vrtáků a záhlubníků.
Což má následující výhody:
1. Pouze 4 velikosti držáku jsou zapotřebí pro pracovní rozmezí od 5 mm do 85 mm.
2. Vodicí čepy rotují a jsou vybaveny vnitřním chlazením ve velikosti 1 od O 8,5 mm a ve velikosti 2 od O 14,0 mm.
3. Záhlubník s vodicím čepem HSS, TiN povlak, letované břity z tvrdokovu dodáváme z dílenského skladu.
4. Záhlubníky s vodicím čepem dodáváme od O 32 mm také osazené vyměnitelnou břitovou destičkou.
5. Jednotlivé prvky lze kombinovat v rámci jedné konstrukční velikosti.
6. K výměně vodicího čepu není zapotřebí odstranit záhlubník.
Použití: Na zahlubování dle DIN a na odpovídající kombinace vodicího čepu a záhlubníku pro stupňovité vrtání nebo zahlubování mimo definiční rozmezí norem. Držák zůstává při výměně ve stroji. Záhlubník a vodicí čep se upínají pomocí šroubováku s 6hranem dle DIN 911.
Upozornění: Nezbytně nutný dostatečný přívod chladiva.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
