Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7414700005 |
Sada záhlubníků s vodicím čepem válcová stopka rozměr 0 GFS (17800222) |
20 602,00 Kč
24 928,42 Kč s DPH
|
|
|
E7414700010 |
Sada záhlubníků s vodicím čepem válcová stopka rozměr 1 GFS (17805222) |
17 912,00 Kč
21 673,52 Kč s DPH
|
|
|
E7414700015 |
Sada záhlubníků s vodicím čepem vnitřní chlazení rozměr 1 GFS (17804222) |
17 912,00 Kč
21 673,52 Kč s DPH
|
|
|
E7414700020 |
Sada záhlubníků s vodicím čepem vnitřní chlazení rozměr 2 GFS (17815222) |
24 916,00 Kč
30 148,36 Kč s DPH
|
|
|
E7414700025 |
Sada záhlubníků s vodicím čepem stopka MK1 rozměr 0 GFS (17814222) |
24 916,00 Kč
30 148,36 Kč s DPH
|
|
|
E7414700030 |
Sada záhlubníků s vodicím čepem stopka MK2 rozměr 1 GFS (17824222) |
38 610,00 Kč
46 718,10 Kč s DPH
|
|
|
E7414700035 |
Sada záhlubníků s vodicím čepem stopka MK2 rozměr 2 GFS (17825222) |
38 610,00 Kč
46 718,10 Kč s DPH
|
Info
| WGNr. | W138 | |
| Rozmezí zahloubení | 26–36 | mm |
| Provedení | Obsah: po 1 záhlubníku s vodicím čepem 26; 28; 30; 32; 33; 34; 36 po 1 vodicím čepu 12; 13; 14; 15; 16; 17; 18; 19; 20; 21; 22; 23; 24; 25 1 držák stopky MK 2 | |
| Strana katalogu FORMATplus 2023 | 1/177 |
Logistické parametry
| Výška | 125,0 mm |
|---|---|
| Délka | 365,0 mm |
| Šířka | 110,0 mm |
| Objem | 5,02 l |
| Hmotnost (netto) | 0,388 kg |
Popis

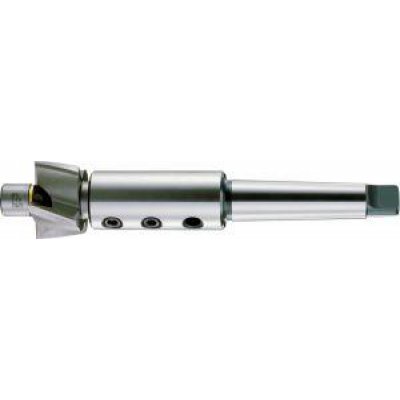

Záhlubník s vodicím čepem, kombinovaný čepProvedení: Skládá se z držáků, čepu záhlubníku a vodicího čepu. Kombinovaný systém GFS záhlubníku s vodicím čepem pokrývá v rámci jedné velikosti libovolné variace držáku se záhlubníky a vodicím čepem. Jedná se o široké spektrum kombinovaných vrtáků a záhlubníků.
Což má následující výhody:
1. Pouze 4 velikosti držáku jsou zapotřebí pro pracovní rozmezí od 5 mm do 85 mm.
2. Vodicí čepy rotují a jsou vybaveny vnitřním chlazením ve velikosti 1 od O 8,5 mm a ve velikosti 2 od O 14,0 mm.
3. Záhlubník s vodicím čepem HSS, TiN povlak, letované břity z tvrdokovu dodáváme z dílenského skladu.
4. Záhlubníky s vodicím čepem dodáváme od O 32 mm také osazené vyměnitelnou břitovou destičkou.
5. Jednotlivé prvky lze kombinovat v rámci jedné konstrukční velikosti.
6. K výměně vodicího čepu není zapotřebí odstranit záhlubník.
Použití: Na zahlubování dle DIN a na odpovídající kombinace vodicího čepu a záhlubníku pro stupňovité vrtání nebo zahlubování mimo definiční rozmezí norem. Držák zůstává při výměně ve stroji. Záhlubník a vodicí čep se upínají pomocí šroubováku s 6hranem dle DIN 911.
Upozornění: Nezbytně nutný dostatečný přívod chladiva.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
