Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439960010 |
Sada upínací nástroje M10x10 AMF (83584) |
11 893,00 Kč
14 390,53 Kč s DPH
|
|
|
E7439960020 |
Sada upínací nástroje M12x12 AMF (83592) |
13 513,00 Kč
16 350,73 Kč s DPH
|
|
|
E7439960030 |
Sada upínací nástroje M12x14 AMF (83600) |
14 084,00 Kč
17 041,64 Kč s DPH
|
|
|
E7439960040 |
Sada upínací nástroje M16x16 AMF (83618) |
18 284,00 Kč
22 123,64 Kč s DPH
|
|
|
E7439960050 |
Sada upínací nástroje M16x18 AMF (83626) |
18 539,00 Kč
22 432,19 Kč s DPH
|
|
|
E7439960070 |
Sada upínací nástroje M20x22 AMF (83642) |
18 284,00 Kč
22 123,64 Kč s DPH
|
Info
| WGNr. | W342 | |
| T drážky | M16 x 16 | |
| Univerzální upínací podklady | – 4 x vel. 2 4 x vel. 3 | |
| Upínka se sraženým koncem, drážkovaným koncem, s nastavitelným šroubem | 4 x 18/125 | |
| Šroub do T-drážky mm | 2 x 63 4 x 100 4 x 160 | mm |
| Závitový svorník | 4 x 125 | mm |
| Šestihranná matice | 6 x | |
| Prodlužovací matice | 4 x | |
| Podložka s kuželovým zapuštěním | 6 x | |
| Stahovací upínací čelisti | 4 x vel. 16 | |
| Protahovačka drážek | 1 x 14–20 | |
| Otevřený očkový klíč | 1 x SW 24 | |
| Rozměry d x š x v | 510 x 415 x 50 | mm |
| Provedení | Kyvné upínky jsou kompletní s maticemi pro drážky T DIN 508, šrouby DIN 912 a dva šestihranné zástrčné klíče DIN 911. | |
| Strana katalogu FORMATplus 2023 | 3/166 |
Logistické parametry
| Výška | 75,0 mm |
|---|---|
| Délka | 530,0 mm |
| Šířka | 500,0 mm |
| Objem | 19,88 l |
| Hmotnost (netto) | 22,000 kg |
Popis

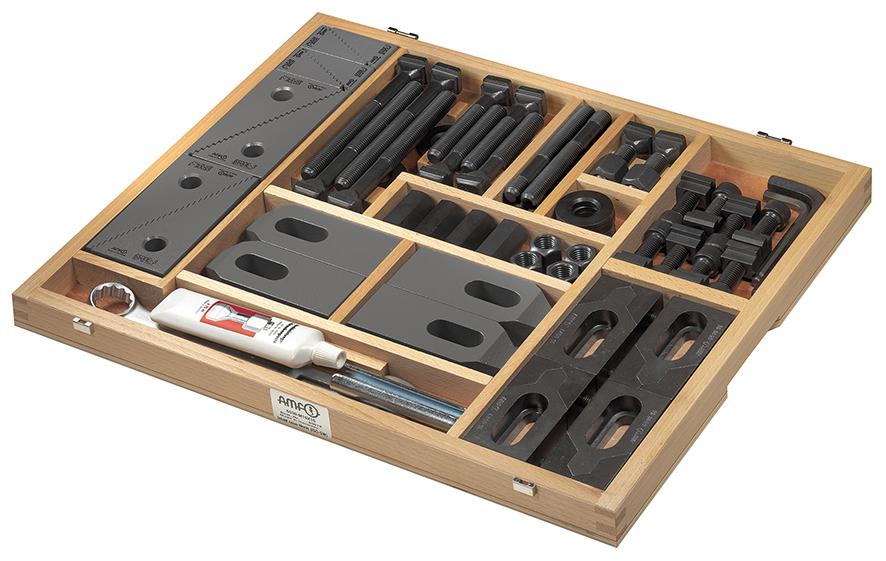

Sortimentový box upínekProvedení: Ze zušlechtěné oceli. Krabice se sortimentem obsahují všechny potřebné prvky pro rychlé upínání nástrojů, přípravků nebo obrobků na stoly s drážkami T. Všechny díly lze vyměnit nebo kdykoliv doplnit podle DIN nebo podnikové normy. Sklopný poklop lze odejmout, aby se otevřená krabice mohla umístit do dílenské skříňky.
Obsah dodávky: Dřevěná skříň s pastou na šrouby.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
