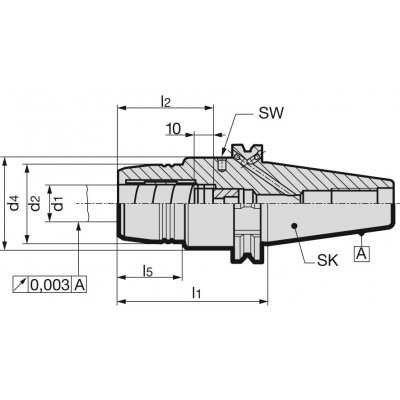

| WGNr. | W321 | |
| d1 | 25 | mm |
| SK | 40 | |
| d2 | 49,5 | mm |
| d3 | 49,5 | mm |
| l1 | 80,5 | mm |
| l2 | 57 | mm |
| l4 | 49,5 | mm |
| SW | 6 | mm |
| Strana katalogu FORMATplus 2023 | 3/19 |
Popis

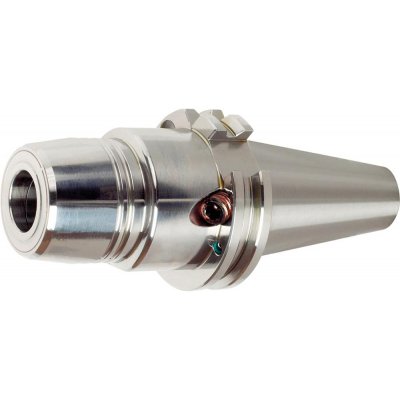

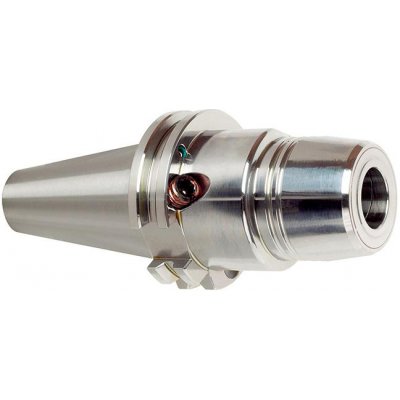

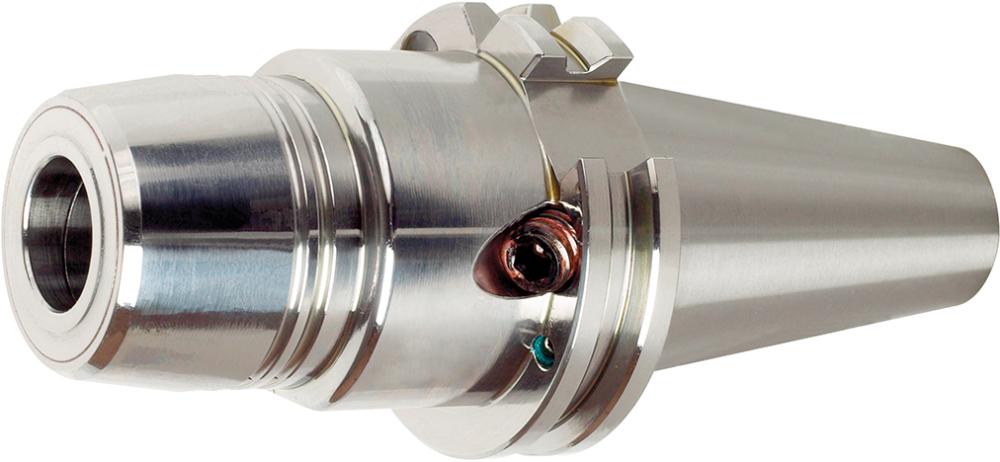

Hydraulický upínač, výrobní norma, tvar AD/B, vnitřní chlazení, SK 40Provedení: Axiální nastavení délky, pro toleranci stopky nástroje h6. Otáčením inbusového klíče s příčnou rukojetí se stlačuje hydraulický olej uvnitř hydraulické upínací sady (přítlačný šroub, přítlačný kolík, těsnění). Natlakováním oleje se rozpínací pouzdro rovnoměrně rozpíná, a tím se upíná stopka nástroje s vysokou přesností obvodové házivosti (max. 3 µm). Otvory pro tvar B jsou při dodání se závitovými kolíky uzavřené.
Rozsah dodávky: Hydraulická kleština, vč. šroubu pro nastavení délky a šestihranného upínacího klíče s příčnou rukojetí.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
