Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7429760005 |
Protlačovací trn HSS rozměr 4II Hassay Savage (11 204) |
5 049,00 Kč
6 109,29 Kč s DPH
|
|
|
E7429760010 |
Protlačovací trn HSS rozměr 5II Hassay Savage (11 205) |
5 049,00 Kč
6 109,29 Kč s DPH
|
Info
| WGNr. | W274 | |
| Šířka klínové drážky | 5 ll | mm |
| Tolerance JS9 | + 0 + 0,015 | mm |
| Pro vel. klínu | 5 x 5 | mm |
| Šířka hřbetu x délka | 6,35 x 178 | mm |
| Průchody | 2 | |
| Vložky | 1 | Kusy |
| Délka protlačování | 8–43 | mm |
| Protlačovací síla | 9,3 | kN |
| Značka | n.a. | |
| Název výrobce | IBT Ingenieurbüro Thiermann GmbH | |
| Informace od výrobce | Výrobce: IBT Ingenieurbüro Thiermann GmbH, Paul-Friedländer-Str. 8, 65203 Wiesbaden-Biebrich, DE, +496116909170, info@ibt-gmbh.de | |
| Strana katalogu FORMATplus 2023 | 2/82 |
Logistické parametry
| Výška | 18,0 mm |
|---|---|
| Délka | 18,0 mm |
| Šířka | 185,0 mm |
| Objem | 0,06 l |
| Hmotnost (netto) | 0,084 kg |
Popis

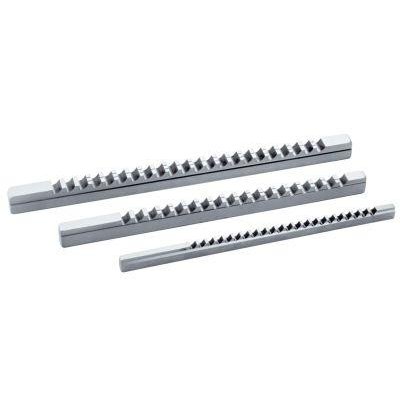

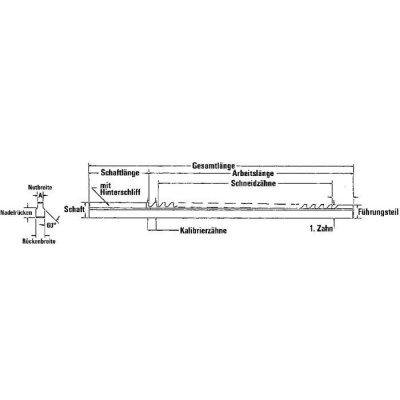

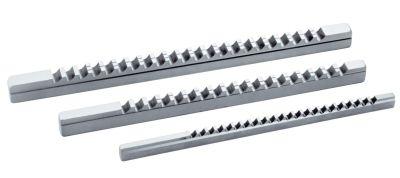

Protlačovací trn na klínové drážky Typ II, HSS, 4-5 mmProvedení: HSS, s podbroušením. Vodicí pouzdra řady I, II a II mají dosedací nákružek, vložky jsou zahrnuty v ceně.
Použití: Pro výrobu strojních součástí, šablon, svařovacích, vrtacích a upínacích zařízení. Úhel čela je dimenzován na ocel, ale dá se použít také na litinu, bronz a hliník.

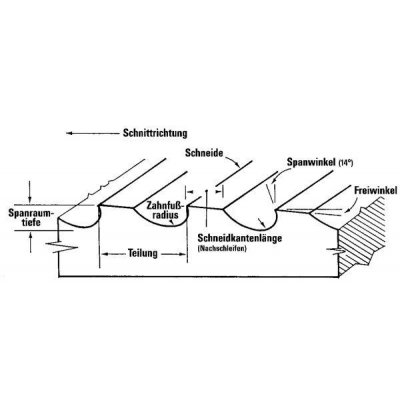

K rychlému a efektivnímu zhotovení rozměrově stálých, přesně vycentrovaných klínových drážek podle DIN 6885 pro lícování JS9. Potřebného úběru třísky se dosáhne v několika pracovních chodech. Tvar zubů a podbroušení zaručují čistý povrch. Možnost použití na ručních a hydraulických lisech.
Vložky jsou součástí rozsahu dodávky protlačovacích trnů.
Výrobce: IBT Ingenieurbüro Thiermann GmbH, Paul-Friedländer-Str. 8, 65203 Wiesbaden-Biebrich, DE, +496116909170, info@ibt-gmbh.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
