Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7429730005 |
Protlačovací trn HSS rozměr 2I Hassay Savage (11 102) |
4 004,00 Kč
4 844,84 Kč s DPH
|
|
|
E7429730010 |
Protlačovací trn HSS rozměr 3I Hassay Savage (11 103) |
4 157,00 Kč
5 029,97 Kč s DPH
|
Info
| WGNr. | W274 | |
| Šířka klínové drážky | 2 l | mm |
| Tolerance JS9 | + 0 + 0,011 | mm |
| Pro vel. klínu | 2 x 2 | mm |

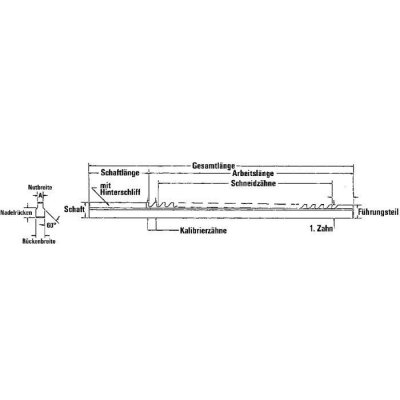

| Šířka hřbetu x délka | 3,18 x 133 | mm |
| Průchody | 1 | |
| Vložky | 0 | Kusy |
| Délka protlačování | 6–30 | mm |
| Protlačovací síla | 2,3 | kN |
| Značka | n.a. | |
| Název výrobce | IBT Ingenieurbüro Thiermann GmbH | |
| Informace od výrobce | Výrobce: IBT Ingenieurbüro Thiermann GmbH, Paul-Friedländer-Str. 8, 65203 Wiesbaden-Biebrich, DE, +496116909170, info@ibt-gmbh.de | |
| Strana katalogu FORMATplus 2023 | 2/82 |
Logistické parametry
| Výška | 12,0 mm |
|---|---|
| Délka | 138,0 mm |
| Šířka | 12,0 mm |
| Objem | 0,02 l |
| Hmotnost (netto) | 0,023 kg |
Popis
Protlačovací trn na klínové drážky Typ I, HSS, 2-3 mmProvedení: HSS, s podbroušením. Vodicí pouzdra řady I, II a II mají dosedací nákružek, vložky jsou zahrnuty v ceně.
Použití: Pro výrobu strojních součástí, šablon, svařovacích, vrtacích a upínacích zařízení. Úhel čela je dimenzován na ocel, ale dá se použít také na litinu, bronz a hliník.

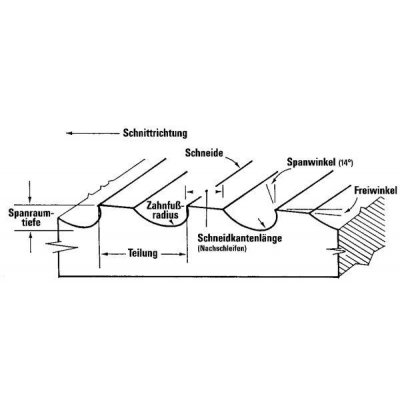

K rychlému a efektivnímu zhotovení rozměrově stálých, přesně vycentrovaných klínových drážek podle DIN 6885 pro lícování JS9. Potřebného úběru třísky se dosáhne v několika pracovních chodech. Tvar zubů a podbroušení zaručují čistý povrch. Možnost použití na ručních a hydraulických lisech.
Vložky jsou součástí rozsahu dodávky protlačovacích trnů.
Výrobce: IBT Ingenieurbüro Thiermann GmbH, Paul-Friedländer-Str. 8, 65203 Wiesbaden-Biebrich, DE, +496116909170, info@ibt-gmbh.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
