Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7429890005 |
Protlačovací trn HSS rozměr 20V Hassay Savage (11 620) |
1 064,30 EUR
1 287,80 EUR s DPH
|
|
|
E7429890010 |
Protlačovací trn HSS rozměr 22VI Hassay Savage (11 622) |
1 040,00 EUR
1 258,40 EUR s DPH
|
|
|
E7429890015 |
Protlačovací trn HSS rozměr 24VI Hassay Savage (11 624) |
1 040,00 EUR
1 258,40 EUR s DPH
|
|
|
E7429890020 |
Protlačovací trn HSS rozměr 25VI Hassay Savage (11 625) |
1 040,00 EUR
1 258,40 EUR s DPH
|
Info
| WGNr. | W274 | |
| Šířka klínové drážky | 25 VI | mm |
| Tolerance JS9 | ± 0,026 | mm |
| Pro vel. klínu | 25 x 14 | mm |

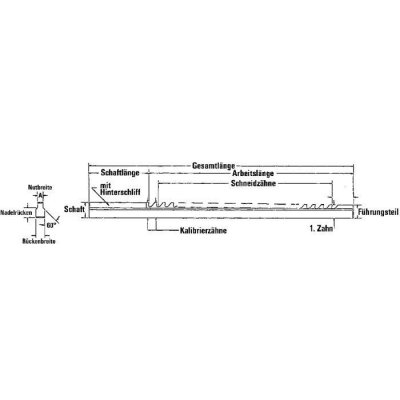

| Šířka hřbetu x délka | 25,4 x 489 | mm |
| Průchody | 5 | |
| Vložky | 4 | Kusy |
| Délka protlačování | 20–150 | mm |
| Protlačovací síla | 61,0 | kN |
| Značka | n.a. | |
| Název výrobce | IBT Ingenieurbüro Thiermann GmbH | |
| Informace od výrobce | Výrobce: IBT Ingenieurbüro Thiermann GmbH, Paul-Friedländer-Str. 8, 65203 Wiesbaden-Biebrich, DE, +496116909170, info@ibt-gmbh.de | |
| Strana katalogu FORMATplus 2023 | 2/83 |
Logistické parametry
| Výška | 50,0 mm |
|---|---|
| Délka | 500,0 mm |
| Šířka | 50,0 mm |
| Objem | 1,25 l |
| Hmotnost (netto) | 3,129 kg |
Popis

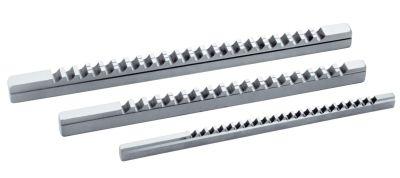

Protlačovací trn pro klínové drážky Typ VI, HSS, 20–25 mmProvedení: HSS, s podbroušením. Vodicí pouzdra řady I, II a II mají dosedací nákružek, vložky jsou zahrnuty v ceně.
Použití: Pro výrobu strojních součástí, šablon, svařovacích, vrtacích a upínacích zařízení. Úhel čela je dimenzován na ocel, ale dá se použít také na litinu, bronz a hliník.

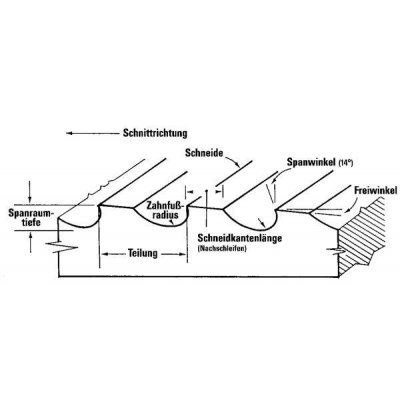

K rychlému a efektivnímu zhotovení rozměrově stálých, přesně vycentrovaných klínových drážek podle DIN 6885 pro lícování JS9. Potřebného úběru třísky se dosáhne v několika pracovních chodech. Tvar zubů a podbroušení zaručují čistý povrch. Možnost použití na ručních a hydraulických lisech.
Vložky jsou součástí rozsahu dodávky protlačovacích trnů.
Výrobce: IBT Ingenieurbüro Thiermann GmbH, Paul-Friedländer-Str. 8, 65203 Wiesbaden-Biebrich, DE, +496116909170, info@ibt-gmbh.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
