Protlačovací trn HSS rozměr 24VI Hassay Savage 11 624

Protlačovací trn HSS rozměr 24VI Hassay Savage
1 2 3 4 5
Výrobce: Hassay Savage
Kód zboží:E7429890015
Product number:11 624
Čárový kód (EAN):4046368116249
Nejnižší cena: 26 861,00 Kč Sleva: 5.5%
Cena bez DPH:
25 381,00 Kč
30 711,01 Kč s DPH
skladem: 1 - 3 ks
- + ks
Protlačovací trn HSS rozměr 24VI Hassay Savage
Protlačovací trn HSS rozměr 24VI Hassay Savage - obrázek Protlačovací trn HSS rozměr 24VI Hassay Savage - obrázek
Protlačovací trn HSS rozměr 24VI Hassay Savage - obrázek

Varianty

Kód Název Cena Košík
Protlačovací trn HSS rozměr 20V Hassay Savage E7429890005

Protlačovací trn HSS rozměr 20V Hassay Savage (11 620)

25 970,00 Kč
31 423,70 Kč s DPH
Protlačovací trn HSS rozměr 22VI Hassay Savage E7429890010

Protlačovací trn HSS rozměr 22VI Hassay Savage (11 622)

25 381,00 Kč
30 711,01 Kč s DPH
Protlačovací trn HSS rozměr 24VI Hassay Savage E7429890015

Protlačovací trn HSS rozměr 24VI Hassay Savage (11 624)

25 381,00 Kč
30 711,01 Kč s DPH
Protlačovací trn HSS rozměr 25VI Hassay Savage E7429890020

Protlačovací trn HSS rozměr 25VI Hassay Savage (11 625)

25 381,00 Kč
30 711,01 Kč s DPH
rozbalit

Info

WGNr. W274
Šířka klínové drážky 24 VI mm
Tolerance JS9 ± 0,026 mm
Pro vel. klínu 24 x 14 mm
Šířka hřbetu x délka 25,4 x 489 mm
Průchody 5
Vložky 4 Kusy
Délka protlačování 20–150 mm
Protlačovací síla 60,0 kN
Strana katalogu FORMATplus 2023 2/83

Logistické parametry

Výška50,0 mm
Délka528,0 mm
Šířka50,0 mm
Objem1,32 l
Hmotnost (netto)3,218 kg

Popis

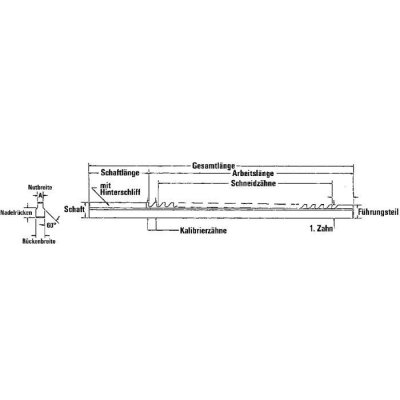

Protlačovací trn na klínové drážky Typ VI, HSS, 20-25 mm

Provedení: HSS, podbroušený. Vodicí pouzdra řady I, II a II mají dosedací nákružek, vložky jsou zahrnuty v ceně.

Použití: Výroba strojních dílů, šablon, svařovacích, vrtacích a upínacích ústrojí, úhel čela je dimenzován na ocel, ale dá se použít také na litinu, bronz a hliník.
K rychlému a efektivnímu zhotovení rozměrově stálých, přesně vycentrovaných klínových drážek podle DIN 6885 pro lícování JS9. Potřebného úběru třísky se dosáhne v několika pracovních chodech. Tvar zubů a podbroušení zaručují čistý povrch. Možnost použití na ručních a hydraulických lisech.

Vložky jsou součástí rozsahu dodávky protlačovacích trnů.

Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
