Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7429860005 |
Protlačovací trn HSS rozměr 16V Hassay Savage (11 516) |
14 829,00 Kč
17 943,09 Kč s DPH
|
|
|
E7429860010 |
Protlačovací trn HSS rozměr 18V Hassay Savage (11 518) |
15 326,00 Kč
18 544,46 Kč s DPH
|
Info
| WGNr. | W274 | |
| Šířka klínové drážky | 18 V | mm |
| Tolerance JS9 | ± 0,021 | mm |
| Pro vel. klínu | 18 x 11 | mm |
| Šířka hřbetu x délka | 19,05 x 387 | mm |
| Průchody | 4 | |
| Vložky | 3 | Kusy |
| Délka protlačování | 20–150 | mm |
| Protlačovací síla | 55,0 | kN |
| Značka | n.a. | |
| Název výrobce | IBT Ingenieurbüro Thiermann GmbH | |
| Informace od výrobce | Výrobce: IBT Ingenieurbüro Thiermann GmbH, Paul-Friedländer-Str. 8, 65203 Wiesbaden-Biebrich, DE, +496116909170, info@ibt-gmbh.de | |
| Strana katalogu FORMATplus 2023 | 2/83 |
Logistické parametry
| Výška | 40,0 mm |
|---|---|
| Délka | 399,0 mm |
| Šířka | 40,0 mm |
| Objem | 0,64 l |
| Hmotnost (netto) | 1,425 kg |
Popis

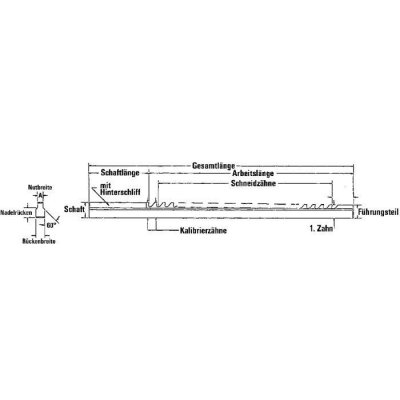

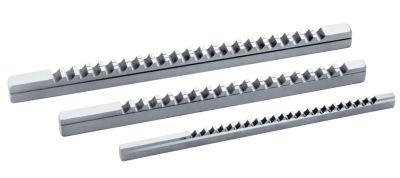

Protlačovací trn na klínové drážky Typ V, HSS, 16-18 mmProvedení: HSS, s podbroušením. Vodicí pouzdra řady I, II a II mají dosedací nákružek, vložky jsou zahrnuty v ceně.
Použití: Pro výrobu strojních součástí, šablon, svařovacích, vrtacích a upínacích zařízení. Úhel čela je dimenzován na ocel, ale dá se použít také na litinu, bronz a hliník.

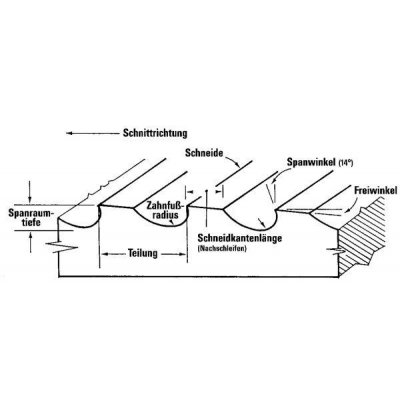

K rychlému a efektivnímu zhotovení rozměrově stálých, přesně vycentrovaných klínových drážek podle DIN 6885 pro lícování JS9. Potřebného úběru třísky se dosáhne v několika pracovních chodech. Tvar zubů a podbroušení zaručují čistý povrch. Možnost použití na ručních a hydraulických lisech.
Vložky jsou součástí rozsahu dodávky protlačovacích trnů.
Výrobce: IBT Ingenieurbüro Thiermann GmbH, Paul-Friedländer-Str. 8, 65203 Wiesbaden-Biebrich, DE, +496116909170, info@ibt-gmbh.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
