Protlačovací trn HSS rozměr 14IV Hassay Savage 11 414

Protlačovací trn HSS rozměr 14IV Hassay Savage
1 2 3 4 5
Výrobce: Hassay Savage
Kód zboží:E7429830015
Product number:11 414
Čárový kód (EAN):4046368114146
Cena bez DPH:
8 351,00 Kč
10 104,71 Kč s DPH
skladem: 1 - 3 ks
- + ks
Protlačovací trn HSS rozměr 14IV Hassay Savage
Protlačovací trn HSS rozměr 14IV Hassay Savage - obrázek Protlačovací trn HSS rozměr 14IV Hassay Savage - obrázek
Protlačovací trn HSS rozměr 14IV Hassay Savage - obrázek

Varianty

Kód Název Cena Košík
Protlačovací trn HSS rozměr 10IV Hassay Savage E7429830005

Protlačovací trn HSS rozměr 10IV Hassay Savage (11 410)

8 351,00 Kč
10 104,71 Kč s DPH
Protlačovací trn HSS rozměr 12IV Hassay Savage E7429830010

Protlačovací trn HSS rozměr 12IV Hassay Savage (11 412)

8 351,00 Kč
10 104,71 Kč s DPH
Protlačovací trn HSS rozměr 14IV Hassay Savage E7429830015

Protlačovací trn HSS rozměr 14IV Hassay Savage (11 414)

8 351,00 Kč
10 104,71 Kč s DPH
rozbalit

Info

WGNr. W274
Šířka klínové drážky 14 lV mm
Tolerance JS9 ± 0,021 mm
Pro vel. klínu 14 x 9 mm
Šířka hřbetu x délka 14,29 x 352 mm
Průchody 3
Vložky 2 Kusy
Délka protlačování 20–150 mm
Protlačovací síla 50,0 kN
Strana katalogu FORMATplus 2023 2/83

Logistické parametry

Výška25,0 mm
Délka360,0 mm
Šířka36,0 mm
Objem0,32 l
Hmotnost (netto)0,930 kg

Popis

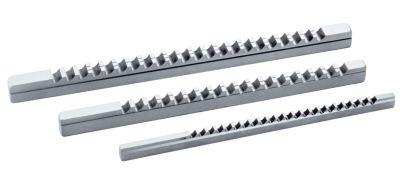

Protlačovací trn na klínové drážky Typ IV, HSS, 10-14 mm

Provedení: HSS, podbroušený. Vodicí pouzdra řady I, II a II mají dosedací nákružek, vložky jsou zahrnuty v ceně.

Použití: Výroba strojních dílů, šablon, svařovacích, vrtacích a upínacích ústrojí, úhel čela je dimenzován na ocel, ale dá se použít také na litinu, bronz a hliník.

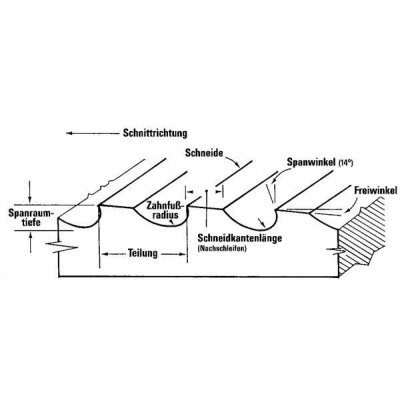

K rychlému a efektivnímu zhotovení rozměrově stálých, přesně vycentrovaných klínových drážek podle DIN 6885 pro lícování JS9. Potřebného úběru třísky se dosáhne v několika pracovních chodech. Tvar zubů a podbroušení zaručují čistý povrch. Možnost použití na ručních a hydraulických lisech.

Vložky jsou součástí rozsahu dodávky protlačovacích trnů.

Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
