Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7429830005 |
Protlačovací trn HSS rozměr 10IV Hassay Savage (11 410) |
8 721,00 Kč
10 552,41 Kč s DPH
|
|
|
E7429830010 |
Protlačovací trn HSS rozměr 12IV Hassay Savage (11 412) |
8 721,00 Kč
10 552,41 Kč s DPH
|
|
|
E7429830015 |
Protlačovací trn HSS rozměr 14IV Hassay Savage (11 414) |
8 721,00 Kč
10 552,41 Kč s DPH
|
Info
| WGNr. | W274 | |
| Šířka klínové drážky | 10 lV | mm |
| Tolerance JS9 | ± 0,018 | mm |
| Pro vel. klínu | 10 x 8 | mm |

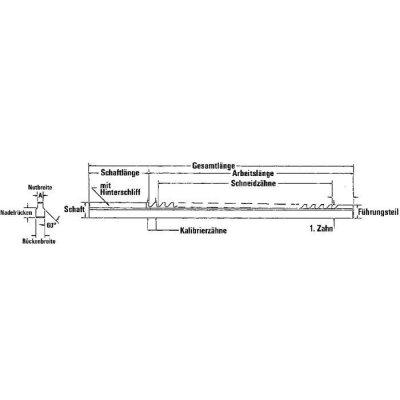

| Šířka hřbetu x délka | 14,29 x 352 | mm |
| Průchody | 3 | |
| Vložky | 2 | Kusy |
| Délka protlačování | 20–150 | mm |
| Protlačovací síla | 36,0 | kN |
| Značka | n.a. | |
| Název výrobce | IBT Ingenieurbüro Thiermann GmbH | |
| Informace od výrobce | Výrobce: IBT Ingenieurbüro Thiermann GmbH, Paul-Friedländer-Str. 8, 65203 Wiesbaden-Biebrich, DE, +496116909170, info@ibt-gmbh.de | |
| Strana katalogu FORMATplus 2023 | 2/83 |
Logistické parametry
| Výška | 26,0 mm |
|---|---|
| Délka | 360,0 mm |
| Šířka | 37,0 mm |
| Objem | 0,35 l |
| Hmotnost (netto) | 0,892 kg |
Popis

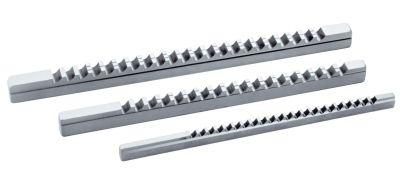

Protlačovací trn na klínové drážky Typ IV, HSS, 10-14 mmProvedení: HSS, s podbroušením. Vodicí pouzdra řady I, II a II mají dosedací nákružek, vložky jsou zahrnuty v ceně.
Použití: Pro výrobu strojních součástí, šablon, svařovacích, vrtacích a upínacích zařízení. Úhel čela je dimenzován na ocel, ale dá se použít také na litinu, bronz a hliník.

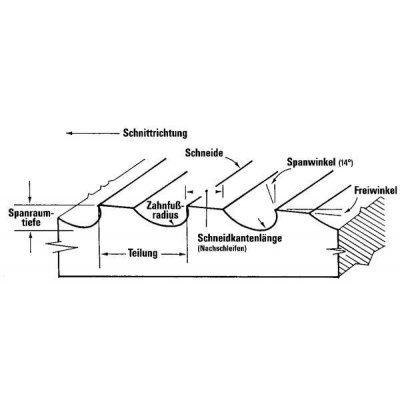

K rychlému a efektivnímu zhotovení rozměrově stálých, přesně vycentrovaných klínových drážek podle DIN 6885 pro lícování JS9. Potřebného úběru třísky se dosáhne v několika pracovních chodech. Tvar zubů a podbroušení zaručují čistý povrch. Možnost použití na ručních a hydraulických lisech.
Vložky jsou součástí rozsahu dodávky protlačovacích trnů.
Výrobce: IBT Ingenieurbüro Thiermann GmbH, Paul-Friedländer-Str. 8, 65203 Wiesbaden-Biebrich, DE, +496116909170, info@ibt-gmbh.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
