Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7438770070 |
Precizní upínák PL-S rozměr 1 70mm RÖHM (1179516) |
330,00 EUR
399,30 EUR s DPH
|
|
|
E7438770090 |
Precizní upínák PL-S rozměr 2 90mm RÖHM (1179517) |
422,00 EUR
510,62 EUR s DPH
|
|
|
E7438770120 |
Precizní upínák PL-S rozměr 3 120mm RÖHM (1179518) |
563,00 EUR
681,23 EUR s DPH
|
Info
| WGNr. | W337 | |
| Velikost | 3 | |
| Šířka čelisti | 120 | mm |
| Rozpětí | 150 | mm |
| Výška čelisti | 40 | mm |
| Celková výška | 90 | mm |
| Celková délka | 280 | mm |
| Upínací síla | 4 | kN |
| Hmotnost | 13,5 | kg |
| Značka | RÖHM | |
| Název výrobce | Röhm GmbH | |
| Strana katalogu FORMATplus 2023 | 3/136 |
Logistické parametry
| Výška | 112,0 mm |
|---|---|
| Délka | 165,0 mm |
| Šířka | 315,0 mm |
| Objem | 5,82 l |
| Hmotnost (netto) | 14,660 kg |
Popis

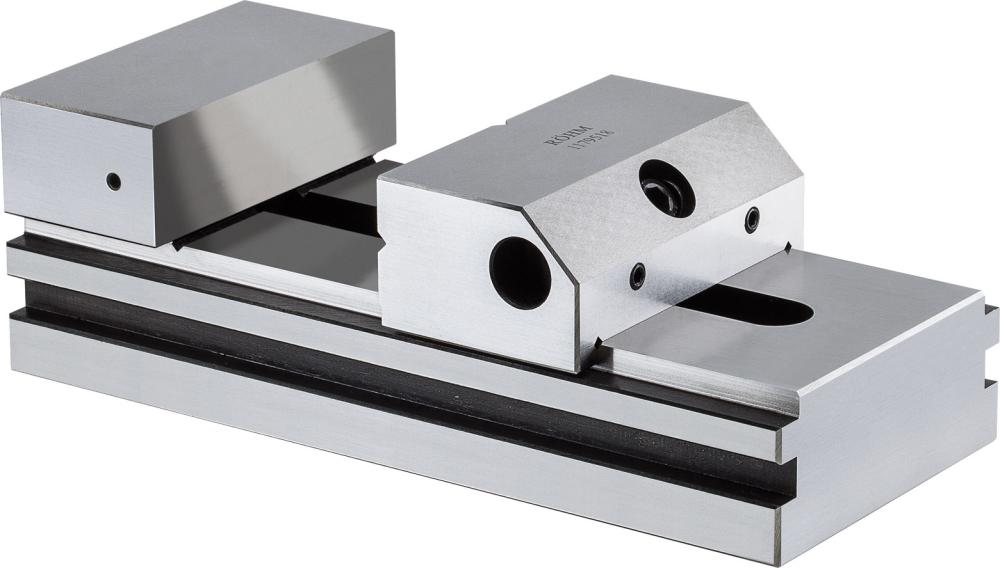

Přesný svěrák PL-SProvedení: Těleso a čelisti z legované nástrojové oceli, kalené a jemně broušené. Pevná čelist je hladká, pohyblivá čelist s vodorovně a svisle zabroušeným prizmatem a rychlým přestavením. S rychlým upnutím a uvolněním pomocí klíče s vnitřním šestihranem. S rychlým přestavením a stahovacím efektem. Upínací čelist je přestavitelná ve stupních, samočinně se zasmekne. Boční upínací plochy pro vektorové upínky. Např. při erodování se nemůže znečistit žádné vřeteno.
Pravoúhlost1: 100 mm = 0,005 mm
Rovnoběžnost2: 100 mm = 0,002 mm
Použití: Používá se převážně v nástrojovnách na bruskách, frézách a gravírovacích strojích, na souřadnicových vyvrtávačkách pro měřicí a kontrolní operace, které vyžadují vysokou přesnost upnutí.
Výrobce: Röhm GmbH, Heinrich-Röhm-Straße 50, 89567 Sontheim, DE, +497325160, info@roehm.com
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
