Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7438790060 |
Precizní upínák PL-G rozměr 0 60mm RÖHM (1111182) |
282,30 EUR
341,58 EUR s DPH
|
|
|
E7438790070 |
Precizní upínák PL-G rozměr 1 70mm RÖHM (1111183) |
355,60 EUR
430,28 EUR s DPH
|
|
|
E7438790090 |
Precizní upínák PL-G rozměr 2 90mm RÖHM (1111184) |
424,10 EUR
513,16 EUR s DPH
|
Info
| WGNr. | W337 | |
| Velikost | 2 | |
| Šířka čelisti | 88 | mm |
| Rozpětí | 125 | mm |
| Výška čelisti | 40 | mm |
| Celková výška | 88 | mm |
| Celková délka | 250 | mm |
| Upínací síla | 4 | kN |
| Hmotnost | 7,6 | kg |
| Strana katalogu FORMATplus 2023 | 3/137 |
Logistické parametry
| Výška | 130,0 mm |
|---|---|
| Délka | 335,0 mm |
| Šířka | 130,0 mm |
| Objem | 5,66 l |
| Hmotnost (netto) | 9,540 kg |
Popis

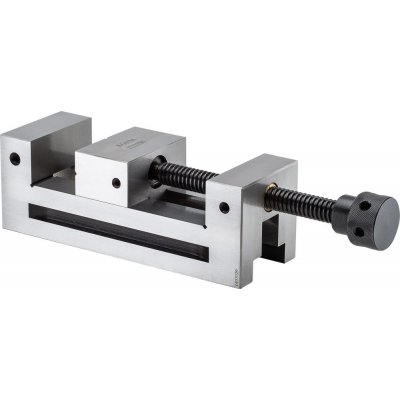

Přesný svěrák PL-G se závitovým vřetenemProvedení: Těleso a čelisti z legované nástrojové oceli, tvrzené a velmi jemně broušené ze všech stran. Pevná čelist je hladká, pohyblivá čelist s vodorovně zabroušeným prizmatem. S upnutím a uvolněním pomocí závitového vřetena. Boční upínací plochy pro vektorové upínky.
Pravoúhlost: 100 mm = 0,005 mm
Rovnoběžnost: 100 mm = 0,002 mm
Použití: Převážně v nástrojárnách na bruskách, frézách a gravírovacích strojích, na souřadnicových vyvrtávačkách, pro měřicí a kontrolní operace a pro výrobní postupy, které vyžadují vysokou přesnost upnutí.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
