Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7438790060 |
Precizní upínák PL-G rozměr 0 60mm RÖHM (1111182) |
7 199,00 Kč
8 710,79 Kč s DPH
|
|
|
E7438790070 |
Precizní upínák PL-G rozměr 1 70mm RÖHM (1111183) |
9 068,00 Kč
10 972,28 Kč s DPH
|
|
|
E7438790090 |
Precizní upínák PL-G rozměr 2 90mm RÖHM (1111184) |
10 815,00 Kč
13 086,15 Kč s DPH
|
Info
| WGNr. | W337 | |
| Velikost | 0 | |
| Šířka čelisti | 60 | mm |
| Rozpětí | 55 | mm |
| Výška čelisti | 25 | mm |
| Celková výška | 50 | mm |
| Celková délka | 110 | mm |
| Upínací síla | 2 | kN |
| Hmotnost | 1,6 | kg |
| Strana katalogu FORMATplus 2023 | 3/137 |
Logistické parametry
| Výška | 90,0 mm |
|---|---|
| Délka | 190,0 mm |
| Šířka | 90,0 mm |
| Objem | 1,54 l |
| Hmotnost (netto) | 1,660 kg |
Popis

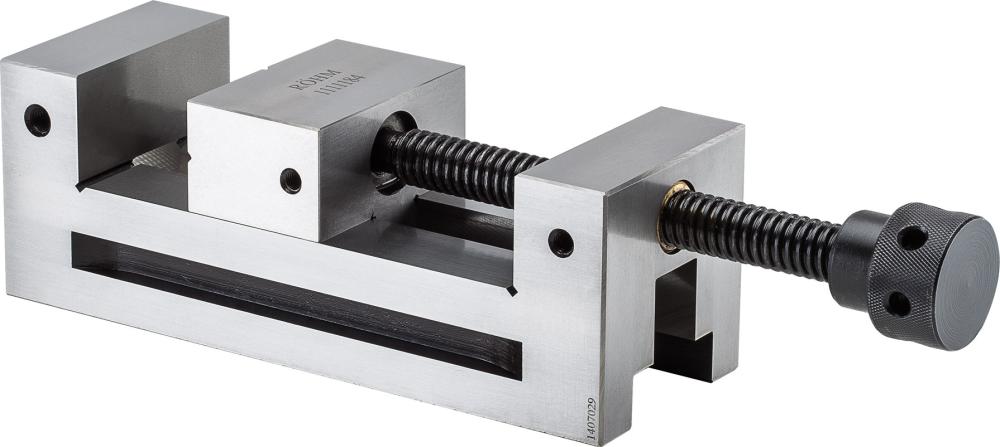

Přesný svěrák PL-G se závitovým vřetenemProvedení: Těleso a čelisti z legované nástrojové oceli, tvrzené a velmi jemně broušené ze všech stran. Pevná čelist je hladká, pohyblivá čelist s vodorovně zabroušeným prizmatem. S upnutím a uvolněním pomocí závitového vřetena. Boční upínací plochy pro vektorové upínky.
Pravoúhlost: 100 mm = 0,005 mm
Rovnoběžnost: 100 mm = 0,002 mm
Použití: Převážně v nástrojárnách na bruskách, frézách a gravírovacích strojích, na souřadnicových vyvrtávačkách, pro měřicí a kontrolní operace a pro výrobní postupy, které vyžadují vysokou přesnost upnutí.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
