Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7435240001 |
Precizní sklíčidlo DIN69893A vnitřní chlazení 0,5-13mm HSK-A 63 WTE (162966313Z) |
386,90 EUR
468,15 EUR s DPH
|
|
|
E7435240002 |
Precizní sklíčidlo DIN69893A vnitřní chlazení 0,3-8mm HSK-A 63 WTE (162966308Z) |
474,90 EUR
574,63 EUR s DPH
|
|
|
E7435240004 |
Precizní sklíčidlo DIN69893A vnitřní chlazení 0,5-13mm HSK-A 100 WTE (1629610013Z) |
501,30 EUR
606,57 EUR s DPH
|
|
|
E7435240007 |
Precizní sklíčidlo DIN69893A vnitřní chlazení 2,5-16mm HSK-A 63 WTE (162966316Z) |
397,40 EUR
480,85 EUR s DPH
|
|
|
E7435240010 |
Precizní sklíčidlo DIN69893A vnitřní chlazení 2,5-16mm HSK-A 100 WTE (1629610016Z) |
533,50 EUR
645,54 EUR s DPH
|
Technické parametry
| typ upnutí | HSK63A |
|---|
Info
| WGNr. | W325 | |

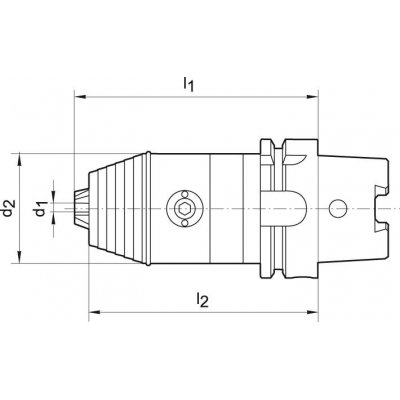

| Rozpětí | 0,5–13 | mm |
| HSK | 63 | |
| d2 | 50 | mm |
| l2 | 109 | mm |
| l1 | 115 | mm |
| Strana katalogu FORMATplus 2023 | 3/43 |
Logistické parametry
| Výška | 79,0 mm |
|---|---|
| Délka | 141,0 mm |
| Šířka | 79,0 mm |
| Objem | 0,88 l |
| Hmotnost (netto) | 1,613 kg |
Popis

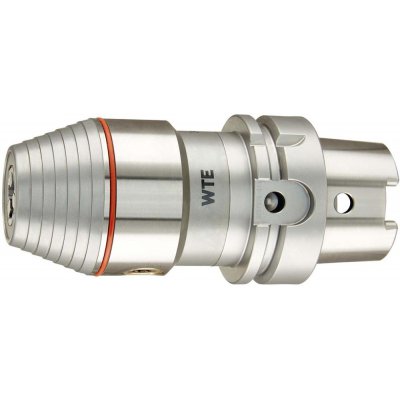

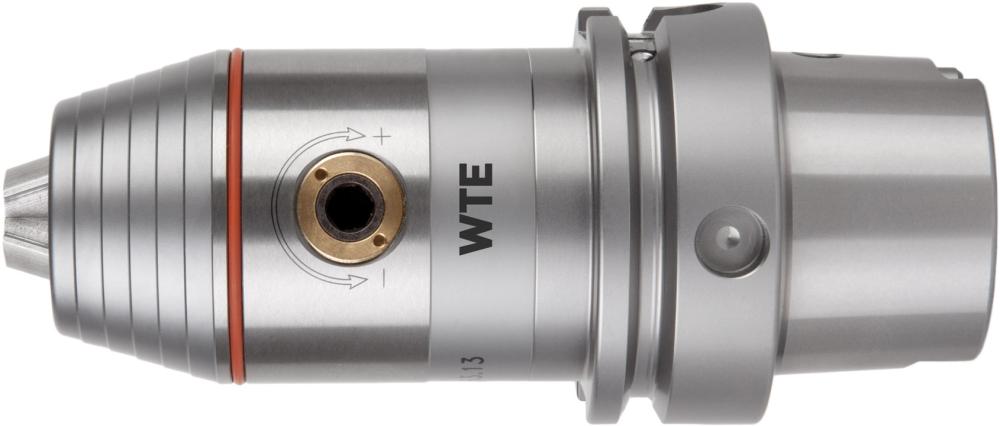

CNC přesné sklíčidlo na vrtáky pro pravotočivý a levotočivý chod, ISO 12164-1 (DIN 69893), tvar A, s centrálním přívodem chladivaProvedení: Ze speciální cementační oceli pro vysoce namáhané konstrukční díly , s pevností v tahu v jádru min. 1000 N/mm2. Modulární konstrukce. Upnutím (inbusovým klíčem) lze podstatně zvýšit upínací sílu v porovnání s běžnými sklíčidly na vrtáky. Současně se díky tomu upínač zajistí proti uvolnění při levotočivém chodu nebo při rychlém zpomalení vyšších otáček.
Tolerance úhlu kužele: AT3
Tvrdost po kalení: 58 ±2 HRC
Použití: Nasazení na CNC strojích, soustruzích a obráběcích centrech. Pro upnutí nástrojů s válcovou stopkou.
Obsah dodávky: CNC precizní sklíčidlo s šestihranným klíčem včetně těsnicího kroužku pro vrtáky s chladicím kanálkem O 3–6 mm.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
