Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7435230001 |
Precizní sklíčidlo DIN69893A 0,5-13mm HSK-A 63 WTE (162966313) |
350,80 EUR
424,47 EUR s DPH
|
|
|
E7435230002 |
Precizní sklíčidlo DIN69893A 0,3-8mm HSK-A 63 WTE (162966308) |
437,90 EUR
529,86 EUR s DPH
|
|
|
E7435230004 |
Precizní sklíčidlo DIN69893A 0,5-13mm HSK-A100 WTE (1629610013) |
457,90 EUR
554,06 EUR s DPH
|
|
|
E7435230007 |
Precizní sklíčidlo DIN69893A 2,5-16mm HSK-A 63 WTE (162966316) |
362,30 EUR
438,38 EUR s DPH
|
|
|
E7435230010 |
Precizní sklíčidlo DIN69893A 2,5-16mm HSK-A100 WTE (1629610016) |
495,70 EUR
599,80 EUR s DPH
|
Technické parametry
| typ upnutí | HSK63A |
|---|
Info
| WGNr. | W325 | |

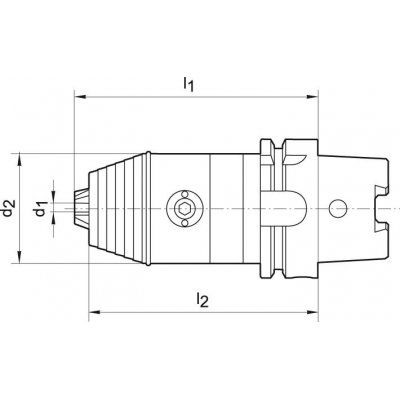

| Rozpětí | 0,3–8 | mm |
| HSK | 63 | |
| d2 | 36 | mm |
| l2 | 96 | mm |
| l1 | 99 | mm |
| Strana katalogu FORMATplus 2023 | 3/43 |
Logistické parametry
| Výška | 80,0 mm |
|---|---|
| Délka | 135,0 mm |
| Šířka | 80,0 mm |
| Objem | 0,86 l |
| Hmotnost (netto) | 1,162 kg |
Popis

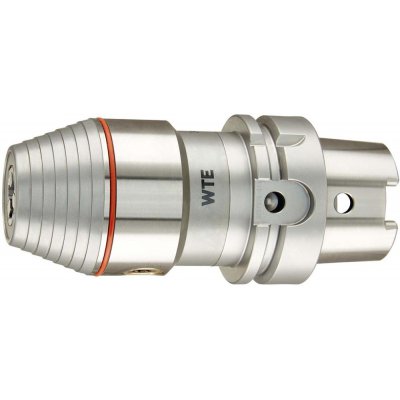

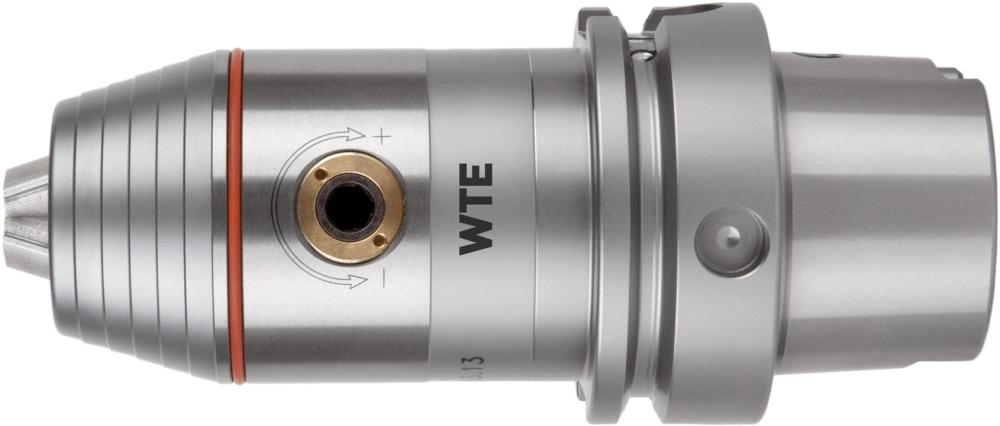

CNC přesné sklíčidlo na vrtáky pro pravotočivý a levotočivý chod, ISO 12164-1 (DIN 69893), tvar A, bez přívodu chladivaProvedení: Ze speciální cementační oceli pro vysoce namáhané konstrukční díly , s pevností v tahu v jádru min. 1000 N/mm2. Modulární konstrukce. Upnutím (inbusovým klíčem) lze podstatně zvýšit upínací sílu v porovnání s běžnými sklíčidly na vrtáky. Současně se díky tomu upínač zajistí proti uvolnění při levotočivém chodu nebo při rychlém zpomalení vyšších otáček.
Tolerance úhlu kužele: AT3
Tvrdost po kalení: 58 ±2 HRC
Použití: Nasazení na CNC strojích, soustruzích a obráběcích centrech. Pro upnutí nástrojů s válcovou stopkou.
Obsah dodávky: CNC precizní sklíčidlo s šestihranným klíčem včetně těsnicího kroužku pro vrtáky s chladicím kanálkem O 3–6 mm.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
