Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7434110250 |
Precizní magnetický stůl 250x150mm/100N FLAIG (20112515) |
65 814,00 Kč
79 634,94 Kč s DPH
|
|
|
E7434110300 |
Precizní magnetický stůl 300x150mm/100N FLAIG (20113015) |
70 616,00 Kč
85 445,36 Kč s DPH
|
|
|
E7434110400 |
Precizní magnetický stůl 400x200mm/100N FLAIG (20114020) |
123 460,00 Kč
149 386,60 Kč s DPH
|
Info

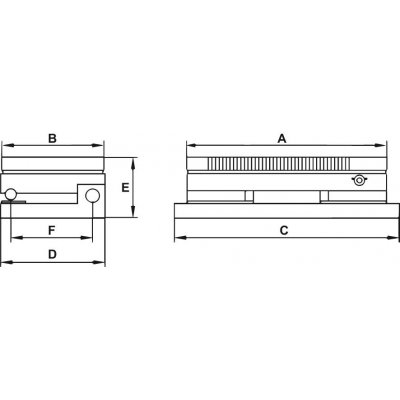

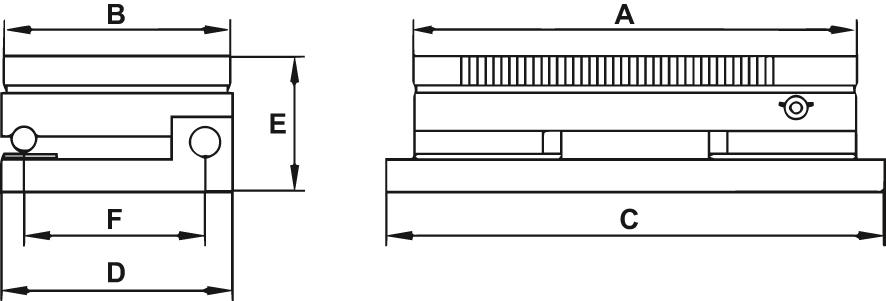

| WGNr. | W350 | |
| Plocha stolu A x B | 250 x 150 | mm |
| Základní plocha C x D | 290 x 165 | mm |
| Výška E | 79 | mm |
| Rozměr F | 135 | mm |
| Hmotnost | 21,5 | kg |
| Strana katalogu FORMATplus 2023 | 3/197 |
Popis
Přesný magnetický stůlProvedení: Velmi přesný magnetický stůl s integrovanou upínací deskou s přesnými póly permanentních magnetů. Základní těleso s tvrdostí po kalení 60 HRC, brunované a přesně vybroušené. Výklopný přes podélnou osu až do úhlu 45°. Úhlové nastavení dle sinusového principu pomocí kalibračních měrek. Horní desku lze obrábět až do hloubky 5 mm bez jakýchkoliv negativních následků.
Přídržná síla: cca 100 N/cm2
Výška magnetického pole: cca 5 mm
Planparalelnost: 0,005/100 mm
Úhlová přesnost: ±0,0013°/±5 sek.
Použití: K upínání obrobků pro erodování, broušení a měření s absolutní přesností.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
