preciczni smerovaci klin 40KN AMF 375592

Popis

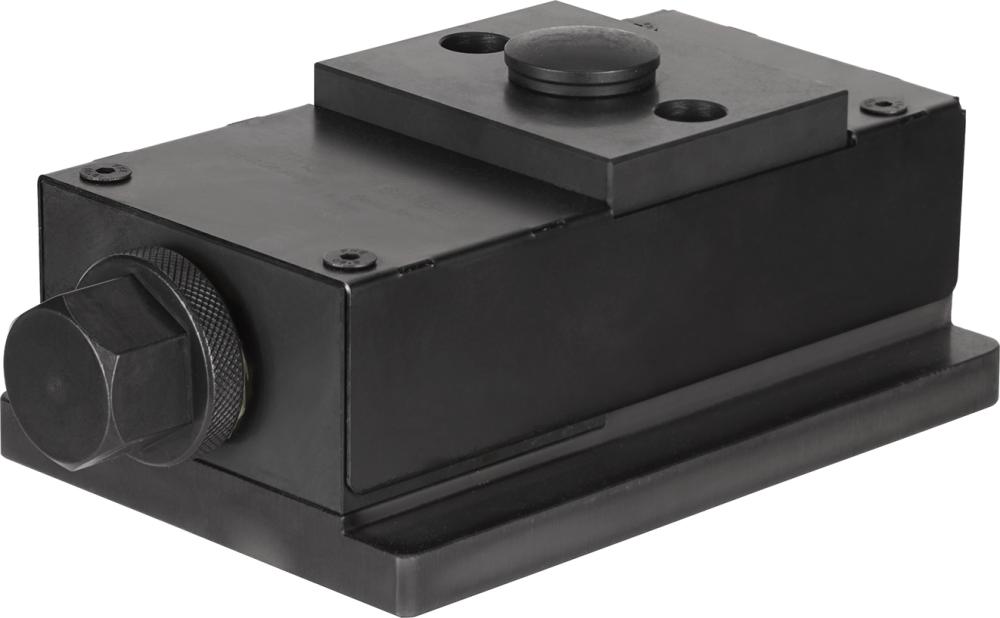

Precizní výškový rovnací klín

Provedení:
Z kalené oceli. Přesně opracované plochy klínu umožňují klidné a přesné nastavení, přesnější než 1/10 mm. Se středicím otvorem O 12 mm. Ovládání je možné pomocí klíče, čímž je zajištěna vysoká bezpečnost a snadná manipulace při velkých silách pro přestavení. Výsledkem dvojitého klínového efektu je přesný vertikální pohyb bez bočního posuvu. Plochá konstrukce precizního výškového klínu umožňuje vysoké bezpečnostní standardy při vyrovnávání polohy těžkých součástí. Přesný rovnací klín je vybaven navíc středicím otvorem ve spodní části základny (vhodný pro kolík ISO 8734 – průměr 12 mm).



Použití:
Rovnací klín se dá přestavit při zatížení. Přestavení výšky na otáčku činí 0,71 mm.

Rozsah dodávky:

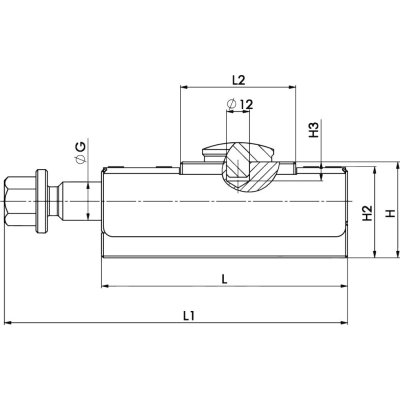

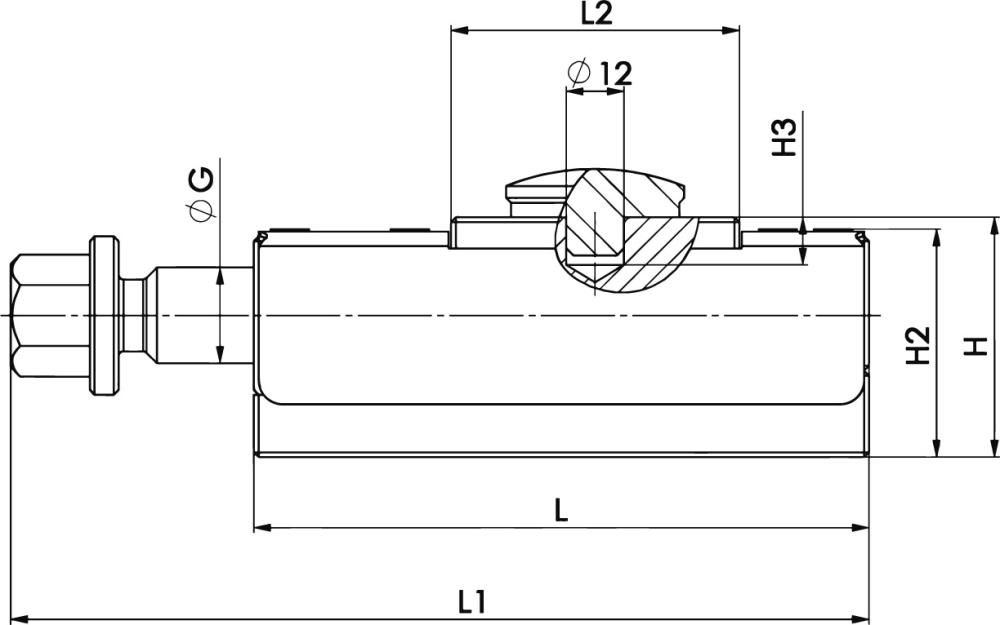

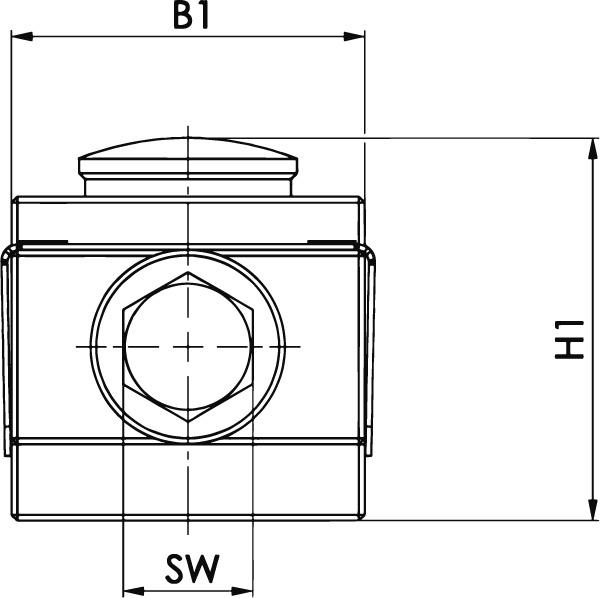

Rovnací klín s koulovým nástavcem. Tabulka s rozměry Velikost B1 G H1 H2 H3 L L1 L2 55 60 20 60-65 47,5 10 128 150-179 60 85 100 30 87-95 74,0 20 210 242-287 81
