Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7433140001 |
Potahovák tyčí válcový 20mm TSCHORN (00STG20ZY) |
15 351,00 Kč
18 574,71 Kč s DPH
|
|
|
E7433140004 |
Potahovák tyčí válcový 25mm TSCHORN (00STG25ZY) |
15 351,00 Kč
18 574,71 Kč s DPH
|
|
|
E7433140007 |
Potahovák tyčí válcový 32mm TSCHORN (00STG32ZY) |
15 351,00 Kč
18 574,71 Kč s DPH
|
|
|
E7433140010 |
Potahovák tyčí válcový 40mm TSCHORN (00STG40ZY) |
17 672,00 Kč
21 383,12 Kč s DPH
|
Info
| WGNr. | W396 | |
| Ø stopky | 25 | mm |
| Rozpětí | 6–45 | mm |
| Rozšířený rozsah upínání | 45–100 | mm |
| L1 | 77 | mm |
| L2 | 99 | mm |
| L3 | 34 | mm |
| L4 | 18 | mm |
| Strana katalogu FORMATplus 2023 | 3/88 |
Popis
VDI potahovák tyčí - VDI upínačVšeobecná upozornění:VDI držáky nástrojů pro CNC soustruhy jsou vyrobeny z kalené oceli s pevností cca 900 N/ mm2, tvrdostí 56 ± 2 HRC a hloubkou zakalení min. 0,5 mm. Kromě toho mají všechny VDI drážky nástrojů válcovou stopku h6 s vnitřním přívodem chladiva a nastavitelnými tryskami s kuličkovou drážkou.
Stopka a dosedací plocha jsou kalené a broušené, integrovaný otvor pro přívod chladiva.
Další provedení na vyžádání.

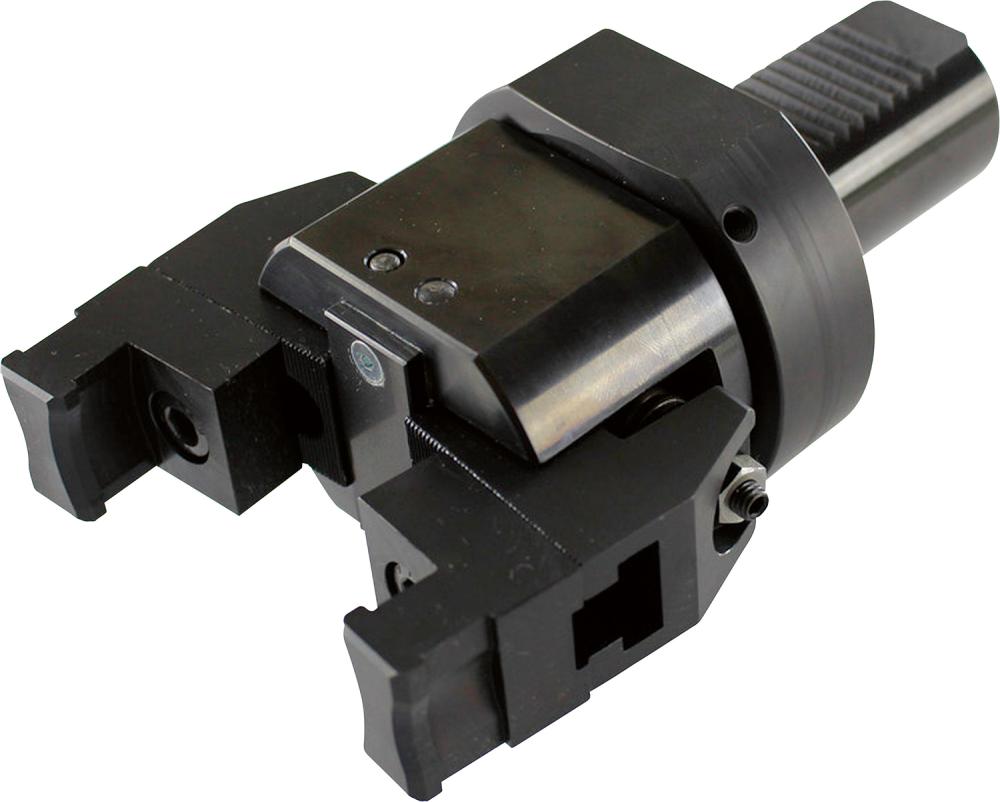

Provedení: Potahovák tyčí s flexibilními oboustrannými čelistmi k pokrytí širokého upínacího rozpětí. Otočením čelistí lze upínací rozpětí ještě více rozšířit.

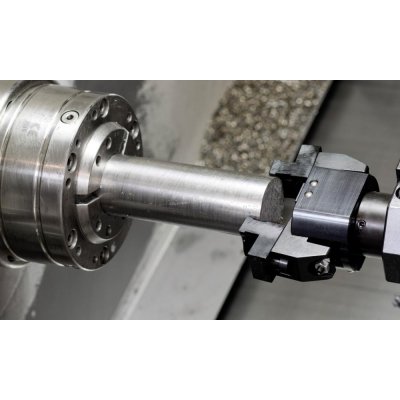

Použití: K automatizaci soustruhů. Potahovák tyčí potahuje materiál postupně do soustruhu k obrábění.
Rozsah dodávky: Potahovák tyčí a sada výměnných čelistí.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
