Varianty
Info

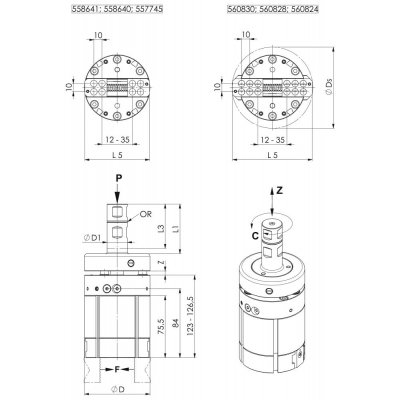

| WGNr. | W345 | |
| Provozní tlak P min. | 25 | bar |
| Provozní tlak P max. | 30 | bar |
| Zdvih | 23 | mm |
| Roztažení podavače | 80 | mm |
| Upínací síla F | 250, 500, 1000 | N |
| Hmotnost | 2200 | g |
| Strana katalogu FORMATplus 2023 | 3/195 |
Popis

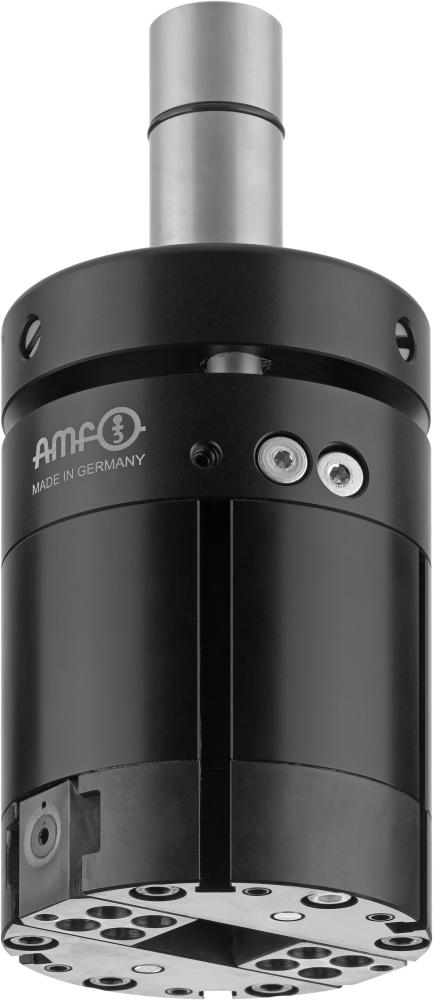

Podavač s kompenzační jednotkouProvedení: max. povolené otáčky 20 ot/min., vhodný pro upínač Weldon a hydraulické rozpínací sklíčidlo. Dimenzovaný na teploty prostředí od 0 °C do 60 °C a transport obrobků do max. 8 kg. Rozsah dodávky zahrnuje tři náhradní těsnění. K dostání ve dvou provedeních, pro velikosti obrobku do max. 50 mm, příp. max. 70 mm.
Použití: K manipulaci s obrobky v obráběcím stroji. Podavač zajišťuje plně automatickou výměnu obrobků během procesu obrábění na obráběcím stroji. Vyměňuje se ze zásobníku nástrojů frézovacího stroje a umožňuje manipulaci s obrobkem mezi zásobníkem dílů a upínacím přípravkem. Ovládá se chladivem, které je přiváděno přes vřeteno stroje. Podavač se zavírá hydraulicky a otevírá pružinovou silou.
Provedení: S kompenzační jednotkou. Integrovaná vyrovnávací funkce CX s pružinovým uložením chrání nástroj, vřeteno stroje a obrobek a vyrovnává tolerance a nerovnosti.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
