Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439130010 |
Paralelní doraz - pár 25x8,0x100mm AMF (74260) |
2 971,00 Kč
3 594,91 Kč s DPH
|
|
|
E7439130020 |
Paralelní doraz - pár 32x10,0x100mm AMF (74278) |
3 175,00 Kč
3 841,75 Kč s DPH
|
|
|
E7439130030 |
Paralelní doraz - pár 40x12,0x100mm AMF (74286) |
3 672,00 Kč
4 443,12 Kč s DPH
|
|
|
E7439130040 |
Paralelní doraz - pár 50x14,0x100mm AMF (74294) |
4 118,00 Kč
4 982,78 Kč s DPH
|
|
|
E7439130050 |
Paralelní doraz - pár 50x16,0x160mm AMF (74302) |
4 412,00 Kč
5 338,52 Kč s DPH
|
|
|
E7439130060 |
Paralelní doraz - pár 63x18,0x160mm AMF (74310) |
5 202,00 Kč
6 294,42 Kč s DPH
|
|
|
E7439130070 |
Paralelní doraz - pár 63x20,0x160mm AMF (74328) |
5 534,00 Kč
6 696,14 Kč s DPH
-15.6%
|
|
|
E7439130075 |
Paralelní doraz - pár 80x22,0x160mm AMF (74336) |
8 122,00 Kč
9 827,62 Kč s DPH
|
|
|
E7439130080 |
Paralelní doraz - pár 80x24,0x160mm AMF (74344) |
8 632,00 Kč
10 444,72 Kč s DPH
|
|
|
E7439130090 |
Paralelní doraz - pár 100x28,0x160mm AMF (74351) |
9 830,00 Kč
11 894,30 Kč s DPH
|
Info
| WGNr. | W334 | |
| Šířka | 16 | mm |
| Výška | 50 | mm |
| Délka | 160 | mm |
| Párová tolerance h | 0,011 | mm |
| Tolerance jmenovitého rozměru DIN 7168 m h | 0,3 | mm |
| Tolerance h7 | 0,018 | mm |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Položkové číslo výrobce | 74302 | |
| Strana katalogu FORMATplus 2023 | 3/139 |
Logistické parametry
| Výška | 33,0 mm |
|---|---|
| Délka | 162,0 mm |
| Šířka | 51,0 mm |
| Objem | 0,27 l |
| Hmotnost (netto) | 2,005 kg |
Popis

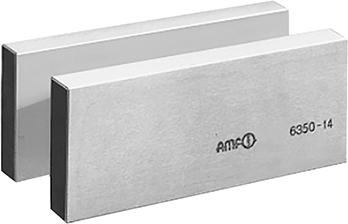

Precizní paralelní doraz - párProvedení: Kalené a na výšku párově zbroušené podle tolerance IT 5. Tolerance jmenovitého rozměru na výšku podle DIN ISO 2768 m, na šířku podle DIN EN ISO 286: h7, zbývající rozměry podle DIN ISO 2768 m.
Použití: Přednostně pro menší až střední stroje. Jsou přizpůsobeny tloušťkou na strojní drážky s tolerancí H 8.

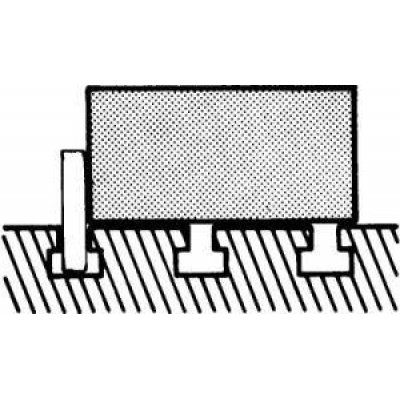

Pár těchto dorazů se vkládá do drážky stroje, potom lze obrobky rychle paralelně vyrovnat se stolem. Kromě toho je lze používat jako paralelní podložky i pro strojní drážky.
Upozornění: Několik párů se stejnými rozměfy lze dodat za přirážku.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
