Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439130010 |
Paralelní doraz - pár 25x8,0x100mm AMF (74260) |
101,70 EUR
123,06 EUR s DPH
|
|
|
E7439130020 |
Paralelní doraz - pár 32x10,0x100mm AMF (74278) |
108,40 EUR
131,16 EUR s DPH
|
|
|
E7439130030 |
Paralelní doraz - pár 40x12,0x100mm AMF (74286) |
125,60 EUR
151,98 EUR s DPH
|
|
|
E7439130040 |
Paralelní doraz - pár 50x14,0x100mm AMF (74294) |
140,80 EUR
170,37 EUR s DPH
|
|
|
E7439130050 |
Paralelní doraz - pár 50x16,0x160mm AMF (74302) |
150,90 EUR
182,59 EUR s DPH
|
|
|
E7439130060 |
Paralelní doraz - pár 63x18,0x160mm AMF (74310) |
178,10 EUR
215,50 EUR s DPH
|
|
|
E7439130070 |
Paralelní doraz - pár 63x20,0x160mm AMF (74328) |
215,00 EUR
260,15 EUR s DPH
|
|
|
E7439130075 |
Paralelní doraz - pár 80x22,0x160mm AMF (74336) |
277,80 EUR
336,14 EUR s DPH
|
|
|
E7439130080 |
Paralelní doraz - pár 80x24,0x160mm AMF (74344) |
295,00 EUR
356,95 EUR s DPH
|
|
|
E7439130090 |
Paralelní doraz - pár 100x28,0x160mm AMF (74351) |
336,10 EUR
406,68 EUR s DPH
|
Info
| WGNr. | W338 | |
| Šířka | 12 | mm |
| Výška | 40 | mm |
| Délka | 100 | mm |
| Párová tolerance h | 0,011 | mm |
| Tolerance jmenovitého rozměru DIN 7168 m h | 0,3 | mm |
| Tolerance h7 | 0,018 | mm |
| Strana katalogu FORMATplus 2023 | 3/139 |
Logistické parametry
| Výška | 24,0 mm |
|---|---|
| Délka | 100,0 mm |
| Šířka | 40,0 mm |
| Objem | 0,10 l |
| Hmotnost (netto) | 0,752 kg |
Popis

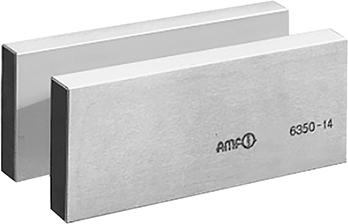

Precizní paralelní doraz - párProvedení: Tvrzené a na výšku párově zbroušené podle párové tolerance IT 5. Tolerance jmenovitého rozměru na výšku podle DIN ISO 2768 m, na šířku h7, zbývající rozměry podle DIN ISO 2768.
Použití: Přednostně pro menší až střední stroje. Jsou přizpůsobeny tloušťkou na strojní drážky s tolerancí H 8.

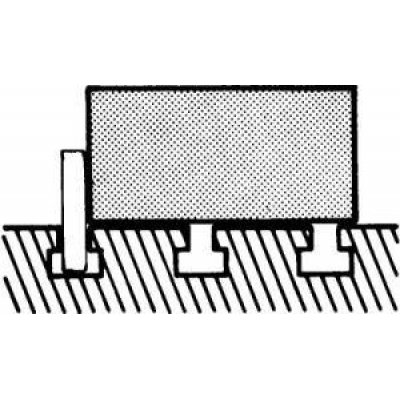

Pár těchto dorazů se vkládá do drážky stroje, potom lze obrobky rychle paralelně vyrovnat se stolem. Kromě toho je lze používat jako paralelní podložky i pro strojní drážky.
Upozornění: Několik párů se stejnými rozměry lze dodat za příplatek.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
