Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439130010 |
Paralelní doraz - pár 25x8,0x100mm AMF (74260) |
116,50 EUR
140,97 EUR s DPH
|
|
|
E7439130020 |
Paralelní doraz - pár 32x10,0x100mm AMF (74278) |
124,50 EUR
150,65 EUR s DPH
|
|
|
E7439130030 |
Paralelní doraz - pár 40x12,0x100mm AMF (74286) |
144,00 EUR
174,24 EUR s DPH
|
|
|
E7439130040 |
Paralelní doraz - pár 50x14,0x100mm AMF (74294) |
161,50 EUR
195,42 EUR s DPH
|
|
|
E7439130050 |
Paralelní doraz - pár 50x16,0x160mm AMF (74302) |
173,00 EUR
209,33 EUR s DPH
|
|
|
E7439130060 |
Paralelní doraz - pár 63x18,0x160mm AMF (74310) |
204,00 EUR
246,84 EUR s DPH
|
|
|
E7439130070 |
Paralelní doraz - pár 63x20,0x160mm AMF (74328) |
217,00 EUR
262,57 EUR s DPH
-15.6%
|
|
|
E7439130075 |
Paralelní doraz - pár 80x22,0x160mm AMF (74336) |
318,50 EUR
385,39 EUR s DPH
|
|
|
E7439130080 |
Paralelní doraz - pár 80x24,0x160mm AMF (74344) |
338,50 EUR
409,59 EUR s DPH
|
|
|
E7439130090 |
Paralelní doraz - pár 100x28,0x160mm AMF (74351) |
385,50 EUR
466,46 EUR s DPH
|
Info
| WGNr. | W334 | |
| Šířka | 8 | mm |
| Výška | 25 | mm |
| Délka | 100 | mm |
| Párová tolerance h | 0,009 | mm |
| Tolerance jmenovitého rozměru DIN 7168 m h | 0,2 | mm |
| Tolerance h7 | 0,015 | mm |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Položkové číslo výrobce | 74260 | |
| Strana katalogu FORMATplus 2023 | 3/139 |
Logistické parametry
| Výška | 26,0 mm |
|---|---|
| Délka | 16,0 mm |
| Šířka | 101,0 mm |
| Objem | 0,04 l |
| Hmotnost (netto) | 0,313 kg |
Popis
Precizní paralelní doraz - párProvedení: Kalené a na výšku párově zbroušené podle tolerance IT 5. Tolerance jmenovitého rozměru na výšku podle DIN ISO 2768 m, na šířku podle DIN EN ISO 286: h7, zbývající rozměry podle DIN ISO 2768 m.
Použití: Přednostně pro menší až střední stroje. Jsou přizpůsobeny tloušťkou na strojní drážky s tolerancí H 8.

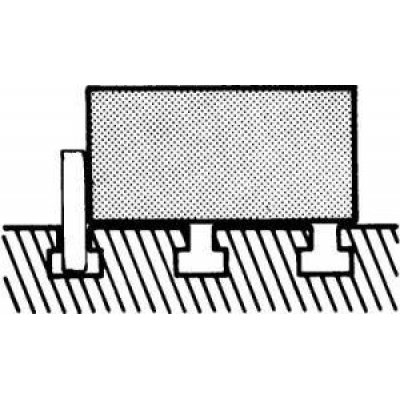

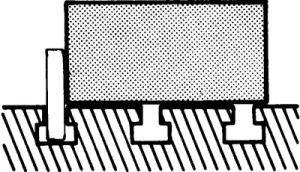

Pár těchto dorazů se vkládá do drážky stroje, potom lze obrobky rychle paralelně vyrovnat se stolem. Kromě toho je lze používat jako paralelní podložky i pro strojní drážky.
Upozornění: Několik párů se stejnými rozměfy lze dodat za přirážku.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
