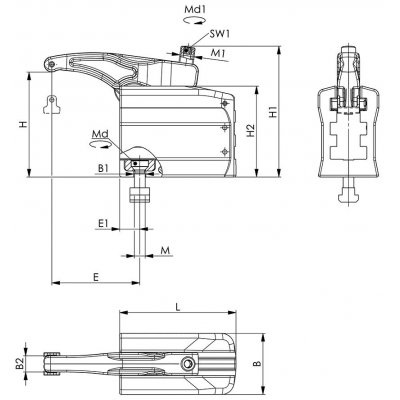

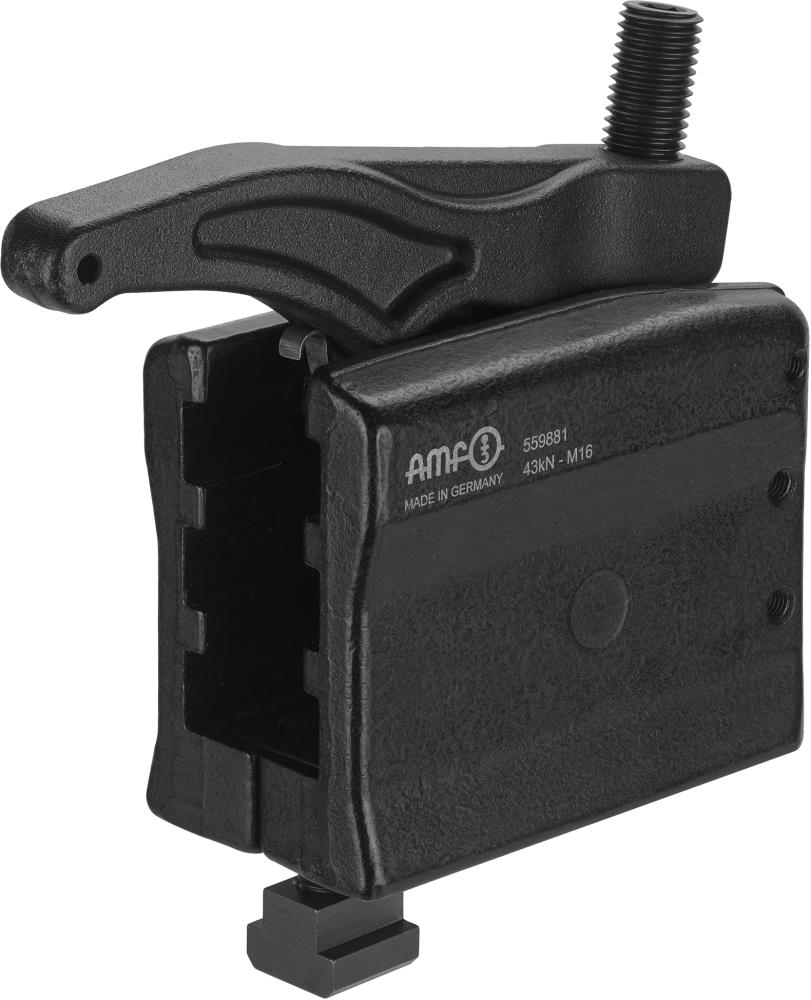

Páková upínka 3stupňová 7630-49 M20x22 AMF 559882

Popis

Páková upínka, 3stupňová

Provedení: Z legované kalené oceli, kovaná a černě pozinkovaná. Komplet s 3stupňovým nosným prvkem, upínací jednotkou a upevňovací sadou. Plochá čelist v hladké a rýhované variantě, k dostání volitelně. Pojistka proti ztrátě díky závitovému kolíku na všech stupních, trojitý plynulý rozsah přestavení, vysoké upínací síly od 22 kN do 49 kN, výšku a délku lze plynule přestavit, díky velmi robustní konstrukci je možné rychlé a snadné upnutí. Snadná montáž prvků, použití v T-drážkách 14 až 28 mm, resp. v destičkách s rastrem M12, M16, M20, 2 varianty ploché čelisti.

Použití:
1. Nosný prvek umístěte do požadované polohy na pracovním stole a upevněte předepsaným utahovacím momentem Md.
2. Upínací rameno uveďte do požadované polohy.
3. Obrobek se upne pomocí seřizovacího šroubu.

Upozornění: Max. zatížení se může lišit v závislosti na upnutí a stavu závitu (mazání). Není vhodné k použití na vstřikovacích strojích pro tlakové lití a na lisech.
