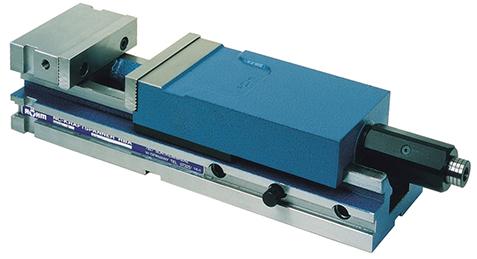

NC sil. upinka RBA vel. 1 92 mm Röhm 153394

Popis

NC silová upínka RBA - mechanická/hydraulická

Provedení:
Mechanický, hydraulický pohon s ruční klikou. Těleso z oceli, s pevnou čelistí, jednotně zápustkově kované, všechny díly podléhající rychlému opotřebování, především vedení čelistí, jsou kaleny a broušeny. Úzké provedení umožňuje prostorově úsporné přilehlé upnutí. Přesné sladění výšky ± 0,01 mm na přání zákazníka Blokovací zařízení pro předpnutí obrobků. Samočinné dodatečné předpětí v hydraulické jednotce pomocí zabudovaných talířových pružin. So základní, boční a čelní možností upnutí (čelní upnutí podpěrou). Plynová pružina zajištťuje odblokovanou čelist proti pádu. Rychle přestavení rozsahu upnutí přes spojovcí kolíky. Krátké provedení pohyblivé čelisti (z oceli) poskytuje krátkou konstrukčnú délku i při maximálním rozsahu upnutí. Na pevné a pohyblivé čelisti se mohou dodatečně upevnit stupňovité čelisti (viz příslušenství) nebo speciální tvarované čelisti. Robustní ploché vedení pohyblivé čelisti. Hnací vřeteno je chráněno proti nečistotám a třískám.



Použití:
Pro univerzální použití na frézovacích strojích a na středisku soustružení.



Upozornění:
Tvarové čelisti a úhlový pohon.
