Varianty
Technické parametry
| Průměr | 16 mm |
|---|---|
| Materiál nástroje | tvrdokov |
| Povlak | TiALN |
| Norma | výrobní |
Info
| WGNr. | W108 | |
| Ø h6 | 16 | mm |
| Délka drážky | 37 | mm |
| Celková délka | 115 | mm |
| Ocel < 700 N/mm2 f | 0,2 | mm/ot |
| Ocel < 700 N/mm2 | 65 | |
| Ocel < 1000 N/mm2 | 52 | |
| Ocel < 1400 N/mm2 | 42 | |
| INOX ferit./martenzit. | 30 | |
| INOX austenitická | 24 | |
| INOX duplex | 19 | |
| Litina GG/GTS | 90 | |
| Litina GGG | 72 | |
| Titan > 850 N/mm2 | 40 | |
| Hliník < 8% Si | 100 | |
| Hliník > 8% Si | 100 | |
| Povrstvení | TiAlN | |
| Strana katalogu FORMATplus 2023 | 1/95 |
Logistické parametry
| Výška | 25,0 mm |
|---|---|
| Délka | 118,0 mm |
| Šířka | 25,0 mm |
| Objem | 0,07 l |
| Hmotnost (netto) | 0,288 kg |
Popis
Strojní návrtový vrták, TK, válcová stopkaProvedení: Masivní tvrdokov (K10/K20), typ N, podle výrobní normy.
Velmi stabilní model, broušený profil, pravořezný, s precizním zábrusem hrotu a úzkým příčným břitem. Bez zahrocení, s bočním úhlem hřbetu 12°/30°. Boční úhel čela je menší než standard, tloušťka jádra výrazně menší než standard a běžné stoupání šroubovice. Od O 6 mm s unášecí ploškou podle DIN 6535-HB.
O-Toleranz:O: do O 10 mm = h6,
od O 10 mm: Tolerance břitu = h8.
Použití:

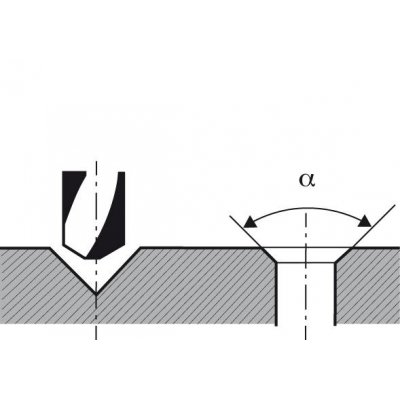

90°–K navrtání a současnému zahloubení před opracováním spirálovým vrtákem s menším O.
Zejména vhodné pro polohově přesné a rychlé navrtávání na NC strojích a souřadnicových vyvrtávacích frézách. Používá se k centrování a zkosení hran závitových otvorů v jednom pracovním kroku. Vhodné pouze k navrtání. Lze použít zejména vysoce pevné oceli, ocelové litiny, šedé litiny, tvrdokovové litiny, tvrdou manganovou ocel, ocel CrNi, bronz, lehké a barevné kovy.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
