Návrtový vrták NC tvrdokov TiALN DIN6535 stopka HA 142° 4mm FORMAT

Návrtový vrták NC tvrdokov TiALN DIN6535 stopka HA 142° 4mm FORMAT
1 2 3 4 5
Výrobce: Format
Kód zboží:E7411760400
Product number:
Čárový kód (EAN):4317784475792
Cena bez DPH:
681,00 Kč
824,01 Kč s DPH
skladem: 1 - 3 ks
- + ks
Návrtový vrták NC tvrdokov TiALN DIN6535 stopka HA 142° 4mm FORMAT
Návrtový vrták NC tvrdokov TiALN DIN6535 stopka HA 142° 4mm FORMAT - obrázek
Návrtový vrták NC tvrdokov TiALN DIN6535 stopka HA 142° 4mm FORMAT - obrázek Návrtový vrták NC tvrdokov TiALN DIN6535 stopka HA 142° 4mm FORMAT - obrázek Návrtový vrták NC tvrdokov TiALN DIN6535 stopka HA 142° 4mm FORMAT - obrázek Návrtový vrták NC tvrdokov TiALN DIN6535 stopka HA 142° 4mm FORMAT - obrázek Návrtový vrták NC tvrdokov TiALN DIN6535 stopka HA 142° 4mm FORMAT - obrázek Návrtový vrták NC tvrdokov TiALN DIN6535 stopka HA 142° 4mm FORMAT - obrázek Návrtový vrták NC tvrdokov TiALN DIN6535 stopka HA 142° 4mm FORMAT - obrázek Návrtový vrták NC tvrdokov TiALN DIN6535 stopka HA 142° 4mm FORMAT - obrázek Návrtový vrták NC tvrdokov TiALN DIN6535 stopka HA 142° 4mm FORMAT - obrázek

Technické parametry

Průměr4 mm
Materiál nástrojetvrdokov
PovlakTiALN
Normavýrobní

Info

WGNr. W108
Ø h6 4 mm
Délka drážky 12 mm
Celková délka 55 mm
Ocel < 700 N/mm2 f 0,06 mm/ot
Ocel < 700 N/mm2 65
Ocel < 1000 N/mm2 52
Ocel < 1400 N/mm2 42
INOX ferit./martenzit. 30
INOX austenitická 24
INOX duplex 19
Litina GG/GTS 90
Litina GGG 72
Titan > 850 N/mm2 35
Hliník < 8% Si 200
Hliník > 8% Si 200
Povrstvení TiAlN
Strana katalogu FORMATplus 2023 1/95

Logistické parametry

Výška16,0 mm
Délka97,0 mm
Šířka16,0 mm
Objem0,02 l
Hmotnost (netto)0,013 kg

Popis

Strojní návrtový vrták, TK, válcová stopka

Provedení: Masivní tvrdokov (K10/K20), typ N, podle výrobní normy.
Velmi stabilní model, broušený profil, pravořezný, s precizním zábrusem hrotu a úzkým příčným břitem. Bez zahrocení, s bočním úhlem hřbetu 12°/30°. Boční úhel čela je menší než standard, tloušťka jádra výrazně menší než standard a běžné stoupání šroubovice. Od O 6 mm s unášecí ploškou podle DIN 6535-HB.
O-Toleranz:O: do O 10 mm = h6,
od O 10 mm: Tolerance břitu = h8.

Použití:

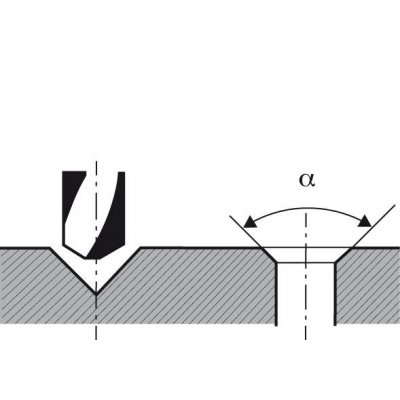

142° – Pro záběr hlavního břitu následujícího spirálového vrtáku.

Zejména vhodné pro polohově přesné a rychlé navrtávání na NC strojích a souřadnicových vyvrtávacích frézách. Používá se k centrování a zkosení hran závitových otvorů v jednom pracovním kroku. Vhodné pouze k navrtání. Lze použít zejména vysoce pevné oceli, ocelové litiny, šedé litiny, tvrdokovové litiny, tvrdou manganovou ocel, ocel CrNi, bronz, lehké a barevné kovy.

Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
